玻璃面板行业

ITO、导电粒子检视案例

一. 仪器参数
    仪器型号:Accura III 4030 ITO涨缩尺寸及瑕疵测量仪器测量行程(mm): 400*300*200双摄像系统:主摄像系统搭载 520TV线彩色CCD,辅助摄像系统搭载百万像素摄像机。
    双光学系统:主镜头搭载连续变们镜头,辅助镜头搭载高性能20X金相显微镜。
    测量软件: EF8000专用软件
    放大倍率: 主光学系统约26-222倍(光学倍率为0.7-6倍),辅助光学系统约260-1800倍(光学倍率约为0.7-5倍)。

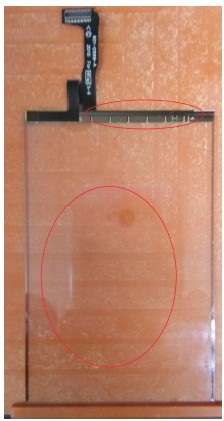

二. 工件测量要求

1
    1. 检视导电粒子热压后的压破效果状态及数量。
    2. 检视ITO线路及尺寸测量。
    3. 玻璃贴合后异物检查。
三. 专业的操作软件

3

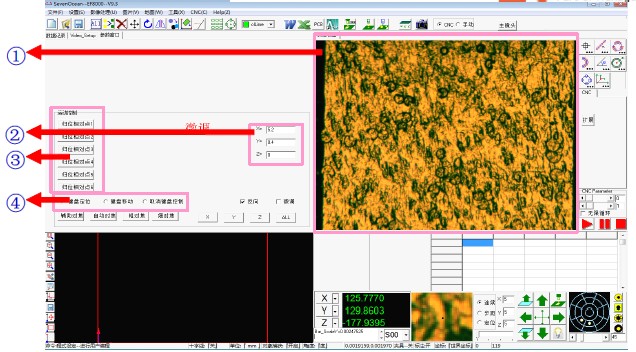

    人性化的操作软件:
   ①软件实时显示出检视位置; ②用户可自行设定移动的距离;③用户可预计六组检视轨迹; ④可通过键盘方向键移动及定位。

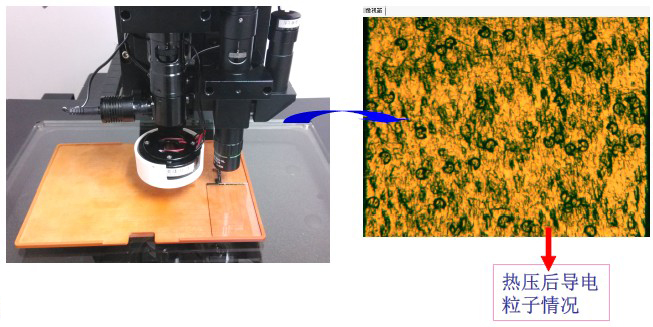

四.检视操作手法

4


    1. 将工件固定于工作台治具(治具已经预先固定好);
    2. 调节到适当的金相镜头光学倍率;
    3. 先用主镜头找到检测目标位置(例如右图所示位置);
    4. 然后在软件中直接切换到高倍率镜头,即可找到需要检测的位置;
    5. 导电粒子、ITO、异物等检测结果分析;
    6. 检测图片报告保存。
五.检视效果及结果分析

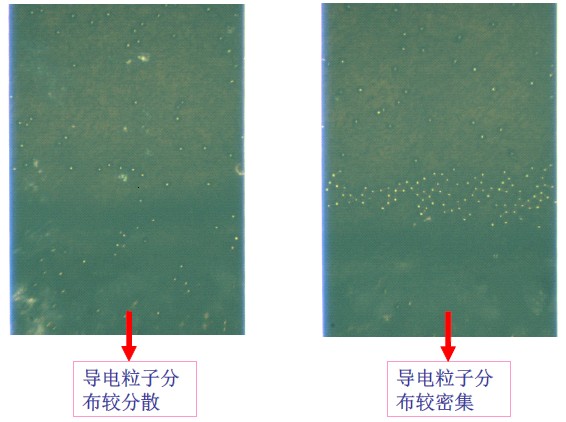

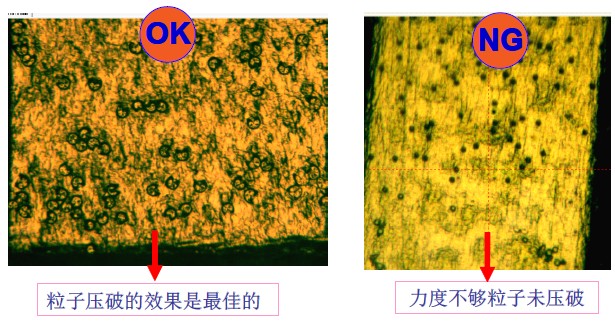

    1.导电粒子的检视效果:

5

把倍率调节到约300倍-600倍。ITO与FPC/TAB脚位重合的有效导电粒子数须大于或等于10 pcs,少于10pcs为不合格。

6

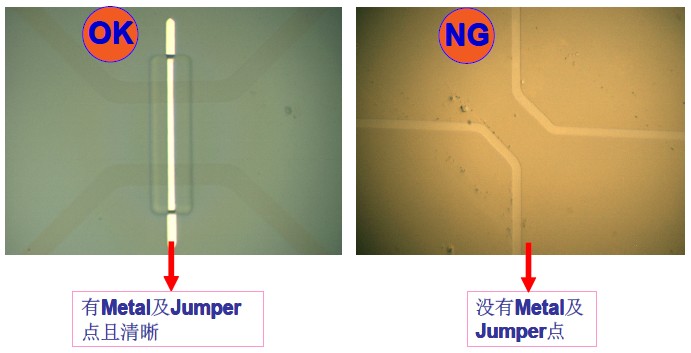

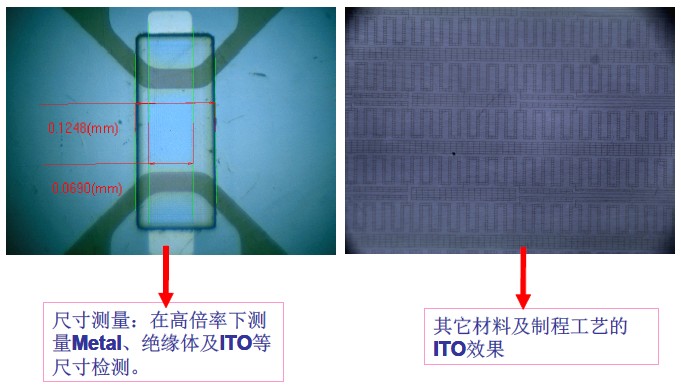

    2. ITO检视效果(如下图所示):

7

8
    3.玻璃异物检视效果 :

9

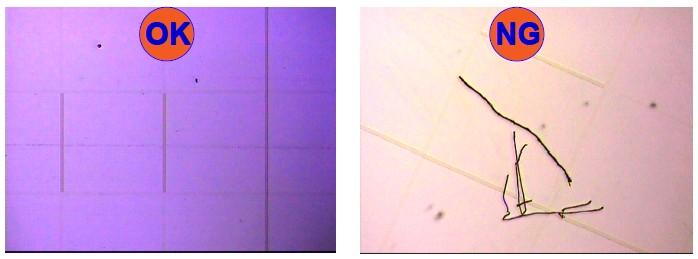

当Lens(盖板)、OCA胶、ITO玻璃之间贴合后,通过光学放大直接在测量软件上检视产品是否存在异物;如上图所示:左图为贴合后的产品是OK的,右图为贴合后的产品是NG的。
六. 测量建议与机型推荐
    此机台为演示仪器,客户可以根据产品的外形尺寸,选择AccuraIII 3020/4030/5040等型号。
    在检视或测量工件时,可预先在工作台上装夹一个治具,然后在专业EF软件中预设好检视轨迹,操作员即可快捷的找到目标位置。
