七海自动化检测方案，实现对FPC高效测量

来源: 影像测量机类型: 技术知识时间：2022-01-18 08:43:21

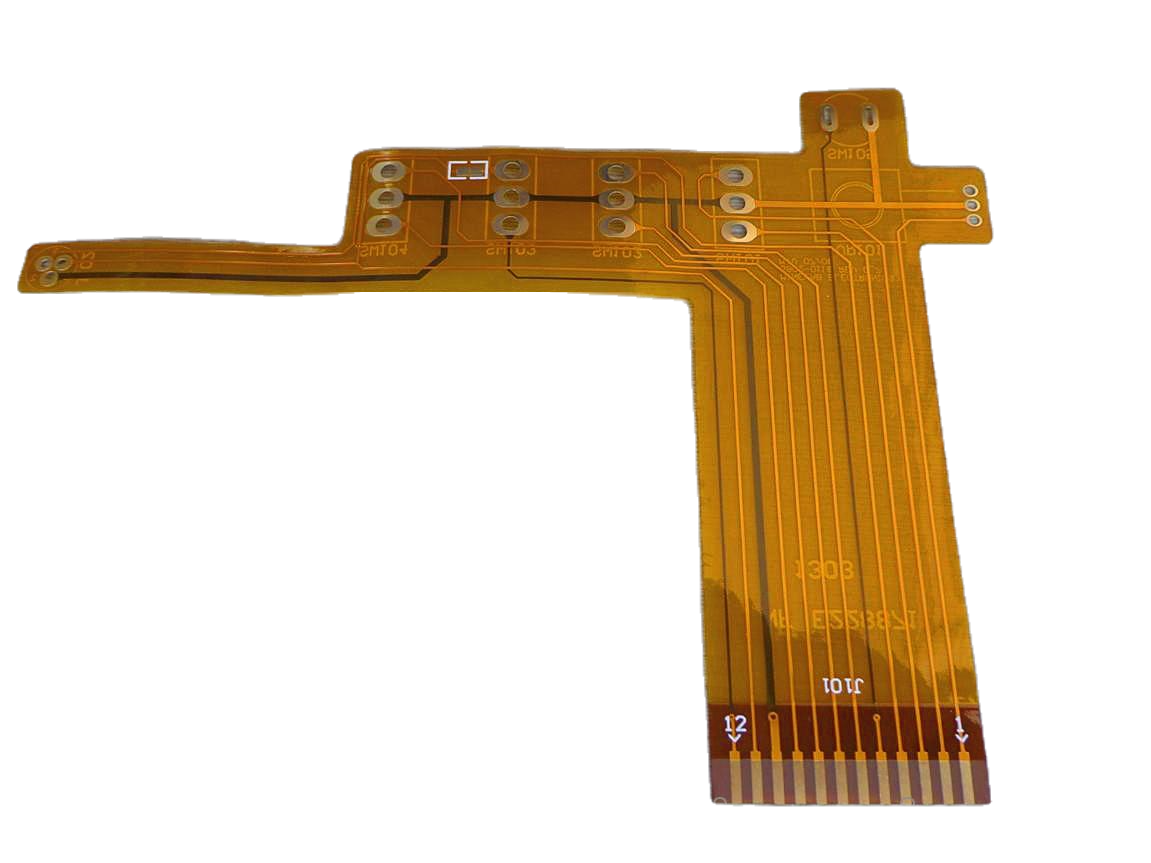

随着技术与市场发展，电子产品的集成度越来越高，FPC柔性路板因其特性得到众多厂商的青睐。然而在生产过程中，每个工序都会影响FPC外形涨缩，在外形上导致涨缩不均的问题，从而对成品的加工精度造成直接影响。

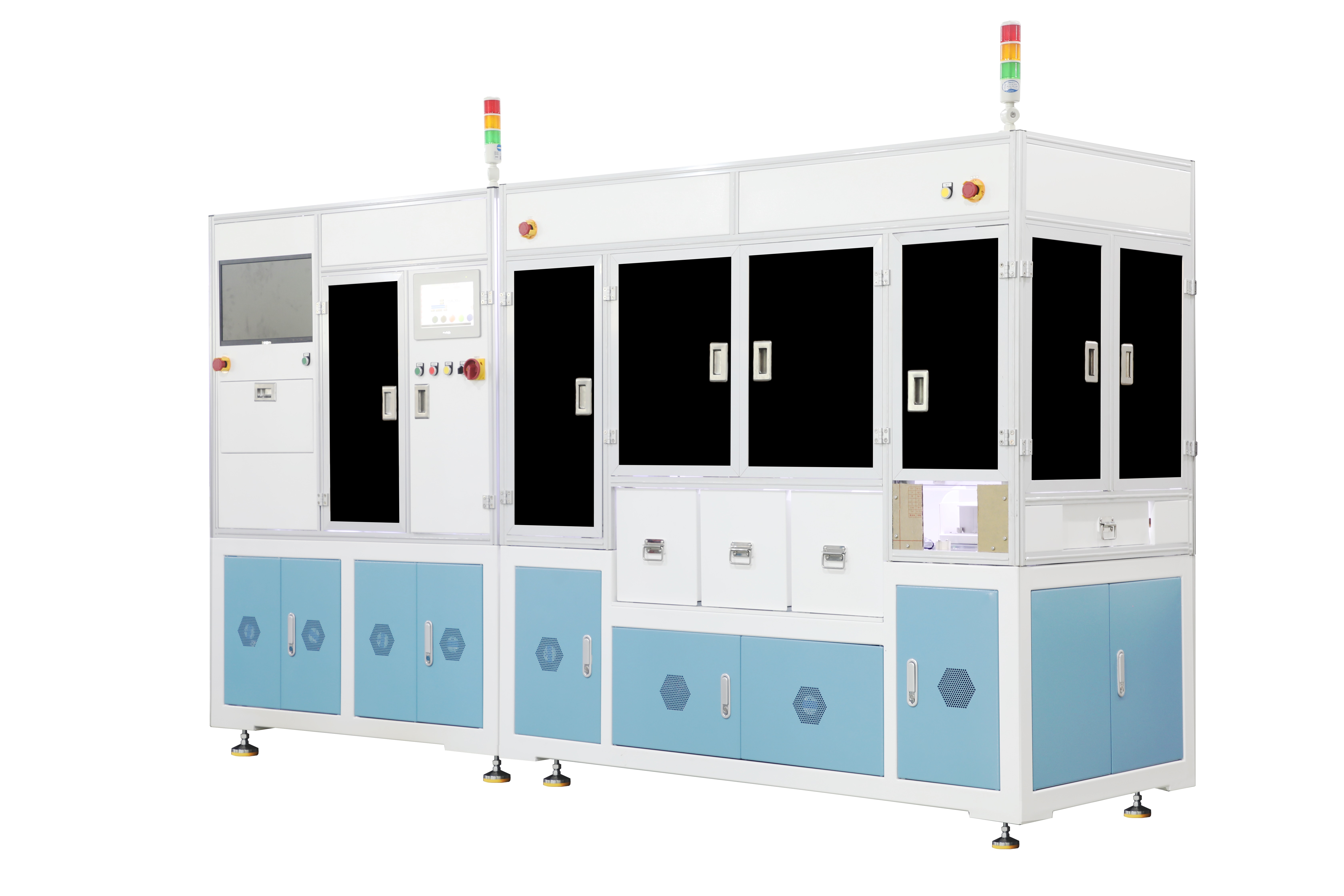

为了帮助厂商提高测量能力，更好地对质量进行把控。七海测量推出FPC涨缩检测方案，连环三式，在9秒内准确快速的检测FPC不同的涨缩值，具有高效率、高精度、非接触三大优点。

上料环节

上料仓采用手动调节料仓宽度设计，横移模组带有双吸盘，在吸取产品搬运至测量上料位时，离型纸吸盘将纸吸起带回空纸仓快速完成分离动作。

测量过程

全自动上下料测量定位孔距，以高像素CCD相机搭配高精度镜头，自动扫描FPC，采集软板图像；FPC板上孔位颜色的不同，对红绿蓝三色灯源的需要不同，通过光源的程序调节变化来实现最佳成像效果，对测量的精度稳定起到保障作用；METUS软件自动计算实际孔距与标准孔距的比值，并自动分类整理数据报告图表。

采用模组循环交替工装直接对接前段打标机，有效减少衔接时间，提升各工站循环工作CT，有效提高产线效率。

下料环节

FPC测量方案采用了立体式升降仓结构设计，根据测量的尺寸分类组群，涨缩可分为A到E五种组群，该方案也可以根据客户具体的需求变化进行程序调整相关料区的定义。

全自动上下料，保证全天候连续生产全检时测量精度稳定表现。

FCP测量方案通过自动化的运作方式实现高效精密测量，能够满足实际生产中大批量的测量需求，节省人力成本。七海测量将一直关注制造行业最新测量难题，持续开拓创新，不断开发出贴合实际需求的自动化测量方案。
