GelScan手持式扫描仪,轻型表面质量无损检测方案

来源: 影像测量机 类型: 其它行业 时间:2022-02-16 09:00:53
在飞机生产制造过程中,机身蒙皮经常由于工具、零件等的意外撞击产生凹坑、表面划痕等损伤,凹坑会影响飞机气动性能和蒙皮的稳定性与疲劳寿命, 为了保障飞机的飞行性能,在飞机装配制造以及出厂交付时,需要对其表面制造质量进行严格检测。

采用三维扫描方式需要喷涂一些特殊物质,激光及普通影像,无法检测的划伤、凹痕的深度和宽度、小倒角等元素的在线外观表面质量检测方案。

为了实现高效高精度产品表面质量检测目标,七海测量推出GelScan手持式3D扫描仪通过涂有一层特殊涂层的硅胶片压在物体表面,硅胶涂层变形与被测物体贴合,安装在另一侧的相机在特制光源下记录照片,通过计算机视觉算法分析生成表面3D轮廓来测量数据结,微小缺陷检测灵敏度高、分辨率高、精度高,XY 精度可达1.73um ,Z方向分辨率可达到0.25um。


硅胶由硅胶垫与底座构成,特殊涂层能让被测物体所拍摄出来的照片的反光效果一致,有助于分析工件的表面质量。硅胶材质兼容性高,不受测量材质影响,各种材料的3D 表面特征均可检测,包括各种高反光,透明的材料,无需重新调节。

单个相机通过光度立体技术解决3D表面问题,可更换不同镜头,适用不同场所角的测量(R>0.02mm),高度差,曲面变化的平滑度,只需快速测量:轻轻一按,在经过几秒后,即可获得产品表面的3D 形貌,软件实时显示测量结果,可快速导出结果报表。

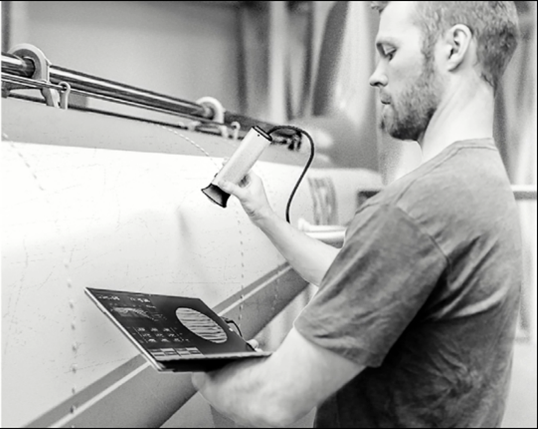

GelScan手持式3D扫描仪具有极高的集成度和便携性,新手无需专门培训,即刻上手。轻巧的结构设计,方便移动测量,解决各种大尺寸复杂产品的现场测量难题。因此,GelScan手持式3D扫描仪应用场景广泛,适用于检测划痕高度差、生成表面3D 轮廓,倒角、小R角的半径、轮廓、凹坑

针对各种结构复杂,测量要求精确的零件,GelScan扫描仪凭借操作方便、低成本快速检测表面质量检测方式,保证生产线在线检测无缝对接,具有实时性、准确性、可靠性、实用性等特点。
