详细解读影像测量仪的工作原理及误差分析

一、影像测量仪的结构组成

测量行业主要分为两大类，一类是接触式三坐标测量仪，一种是非接触式光学影像测量仪。影像测量仪主要由机械设备、光学镜头、传感器系统、数据处理软件、计算机等五大部分组成，可以对复杂工件的尺寸、轮廓、相对位置进行精密检测，高强度光源配置还可以对厚度进行检测，是制造行业产品研发及批量检测不可缺少的重要仪器。

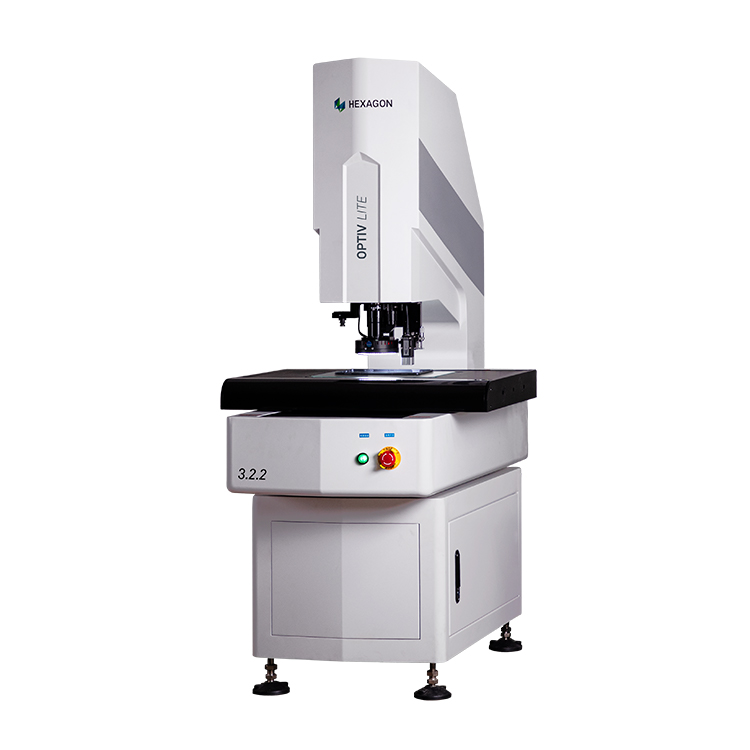

影像测量仪

二、影像测量仪的工作原理

影像测量仪主要通过光学镜头对工件的图像进行采集，通过传感器传输至计算机，自动对获取信息进行加工处理，得出所需检测数据。在整个流程中主要有机械、镜头、光源、光栅尺、工件本身、传感器以及计算机处理软件参与，影响精度误差值的因素大多与之相关。

三、影像测量仪误差分析

1）影像测量仪本身和温度影响：影像测量仪需要在适中的温度下工作才能保证精度不受损，而很多用户为提高生产效率不得不将仪器移至生产车间，这时候就要考虑影像测量仪本身的材料了。材料都具有热胀冷缩的特性，相比金属材质而言，大理石材质更坚硬，更适合影像测量在车间运作。
2）镜头和光源：传统的投影仪在采集图像信息是对工件边缘处理的很模糊就是很好的例子，光源本身会受自然光线反射影响，从而导致精度受损。对于镜头而言应选择高倍率、高解析度及可自由变换景深的镜头，对于光源而言，目前市场上主打冷光源。
3）光栅尺：光栅尺的功能是读测量数据，如果图像采集数据非常准确，而光栅尺本身不准的话，精度也会受影响。七海测量的影像测量仪都是采用德国进口，精度有保障。
4）测量技巧：这部分引发的精度误差主要来源于工作台运行轨迹与工件本身的角度误差，包括相对位置和垂直度等。以前部分企业检查工件时希望两个面都进行检测，而且数据一样，但工件经过翻转后，相对位置多少会发生变化，从而导致数据不准确。七海测量针对这种现象给出了很好的解答方案，把普通的冷光源换成欧姆龙白光甚至更好的，这种光源可以直接穿透物件对地面进行检测，无需翻转移动即可完成。
以上就是小编对于影像测量仪的相关知识及误差分析做出的解析，干货满满，希望对您有所帮助。更多详细测量知识，请登录七海测量官网在线咨询。
