七海测量手表圆形玻璃检测方案，快速准确把握产品外形尺寸

作为上世纪70年代“三转一响”中的其中一“转”，手表如今在我们的生活中已司空见惯，其不再单单只是时间工具，还是一种生活方式的象征。手表的制造工艺属于精 密制造的一种，对组装零件的性能、状态、尺寸精度有一定的要求。圆形玻璃虽是手表整体构造中较为简单的部件，但其防止了手表表面进入灰尘，干扰时针、分针及秒针的运转，是一个特别的存在。

为了保证手表在装配时，圆形玻璃能够紧密贴合，七海测量推出了手表圆形玻璃解决方案，通过七海ViewMax C全自动影像测量仪搭配METUS影像测量软件，可以快速、准确的得出圆形玻璃的外形尺寸，真实反映产品情况。
  手表圆形玻璃传统的测量方法使用的是使用卡尺等工具进行人工检测，这种方法可能会存在多种因素导致误差产生，且人工检测效率低，加之采用的是接触式测量，容易导致圆形玻璃出现表面磨损，影响使用，七海ViewMax C全自动影像测量仪可以解决该问题。

检测步骤

1、取圆

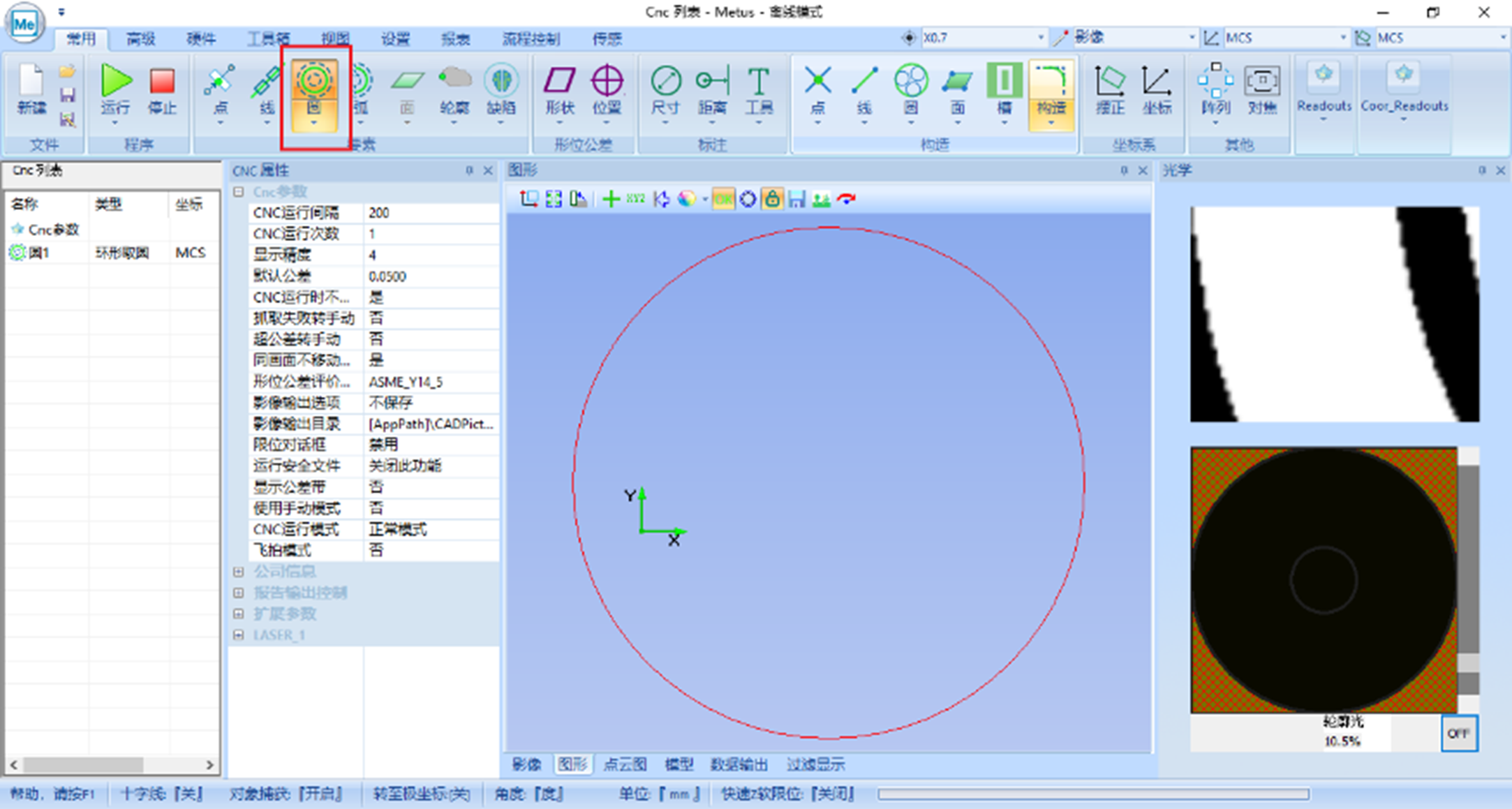

点击“常用”-“圆环取圆”抓取表盘玻璃外形。

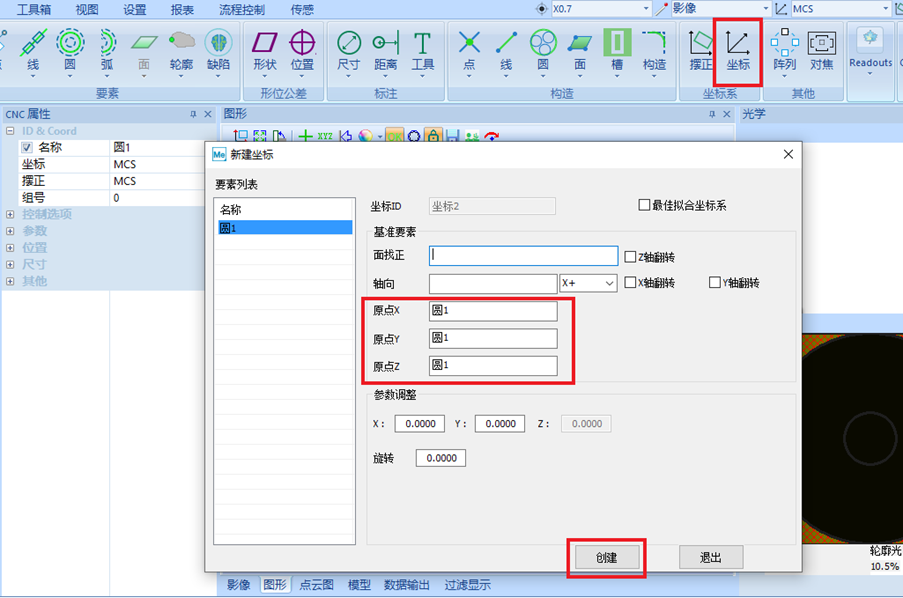

  2、建立坐标系
选择坐标系中的“坐标”，选择圆1为原 点X、Y、Z。



3、构造指定点

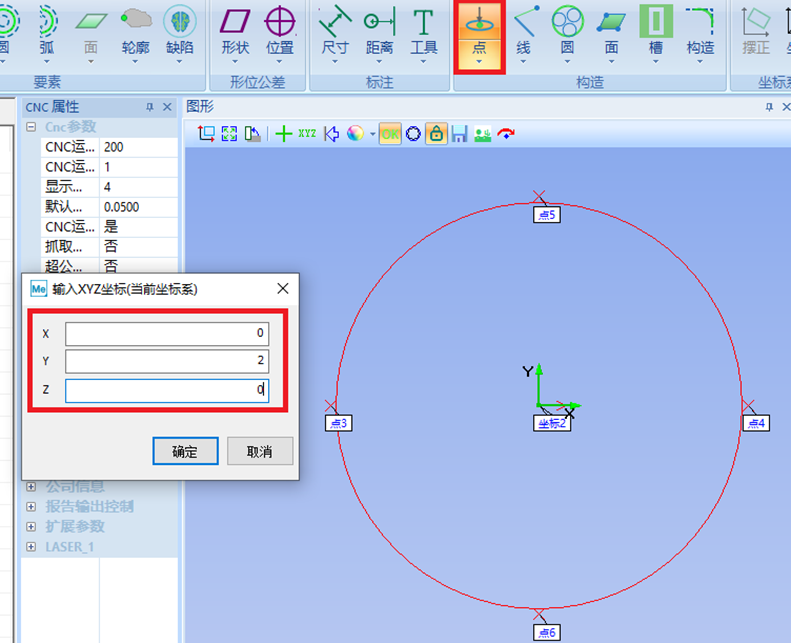

选择“构造”-“点”-“指定点”，按住“键盘shift+鼠标左键”并单击图形窗口，弹出坐标输入窗口。依次输入四个位置的数值，即可生成虚拟元素。



4、多点构线

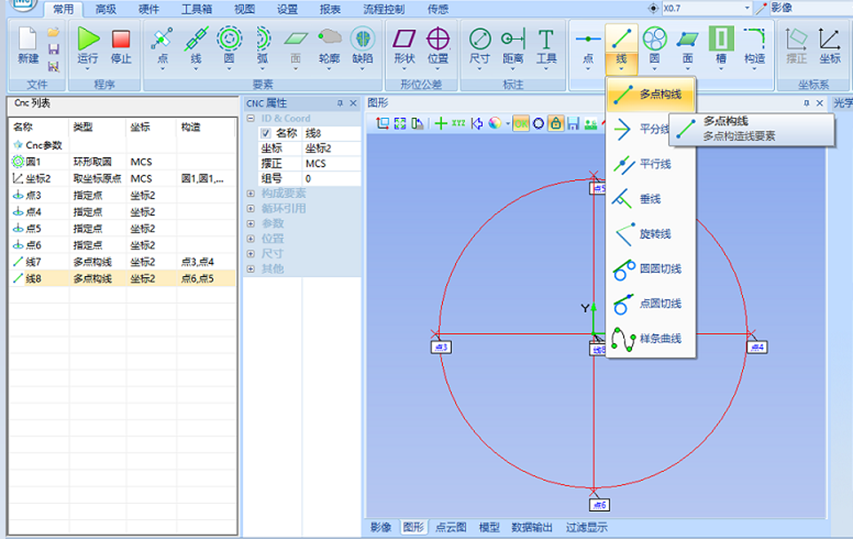

选择“构造”-“线”-“多点构线”，在图形窗口选择，X轴向的点相连接，Y轴向的点相连接。

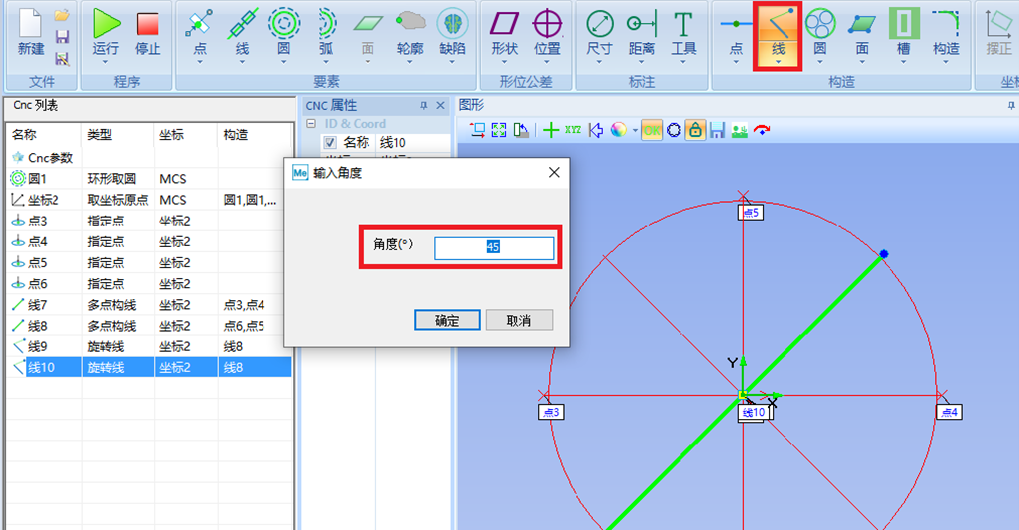

5、旋转直线
选择“构造”-“线”-“旋转线”，在图形窗口选择对应直线，按住“键盘shift+鼠标左键“并点击图形窗口任意位置，弹出“输入角度”窗口，输入角度，按确定。（注：顺时针旋转为负角度，逆 时针旋转为正角度）


6、构造交点

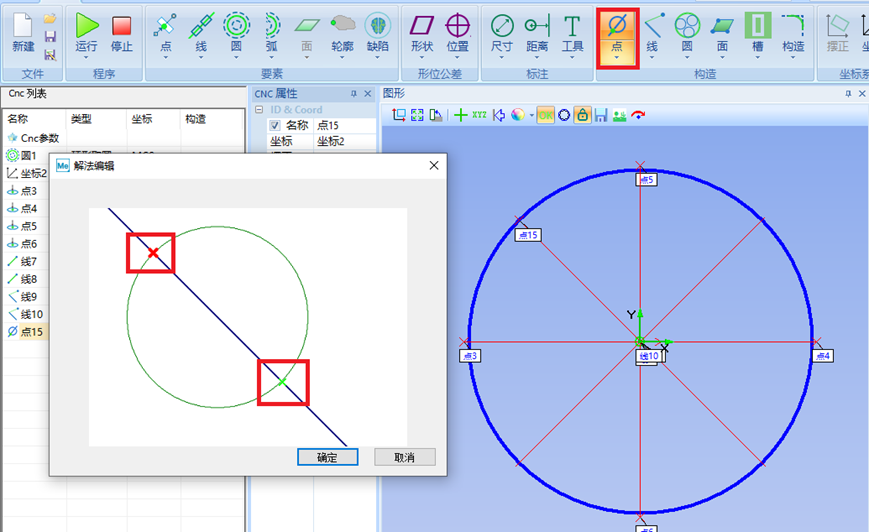

选择“构造”-“点”-“线圆交点”，鼠标左键选择其中一条直线和圆，弹出“解法编辑”，选择需要的交点。（此步骤需要重复多次）



7、尺寸标注

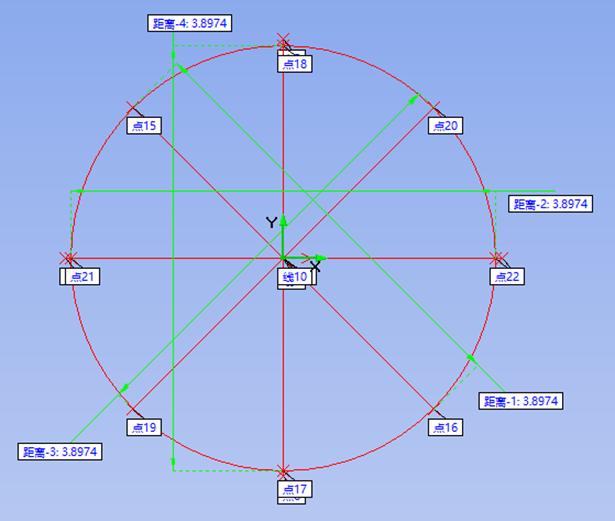

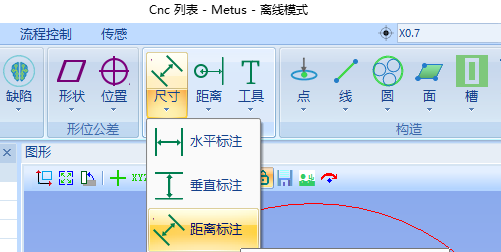

点击“标注”-“尺寸”-“距离标注”进行标注。

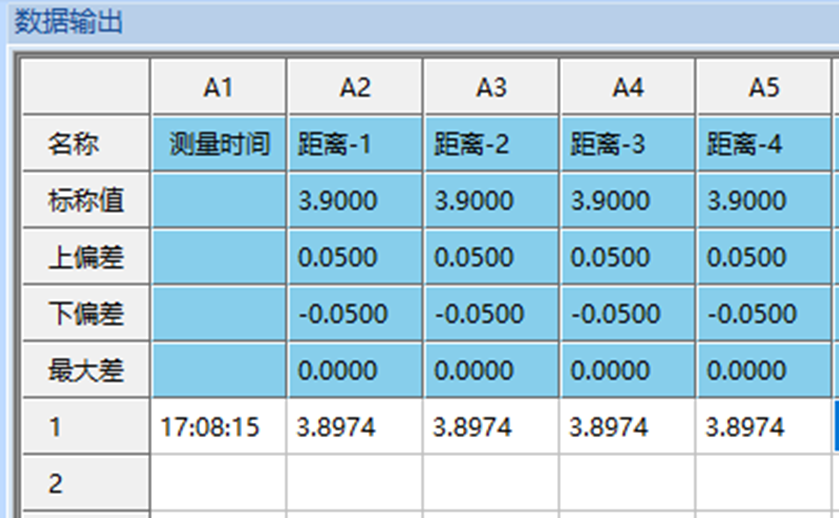

8、数据输出

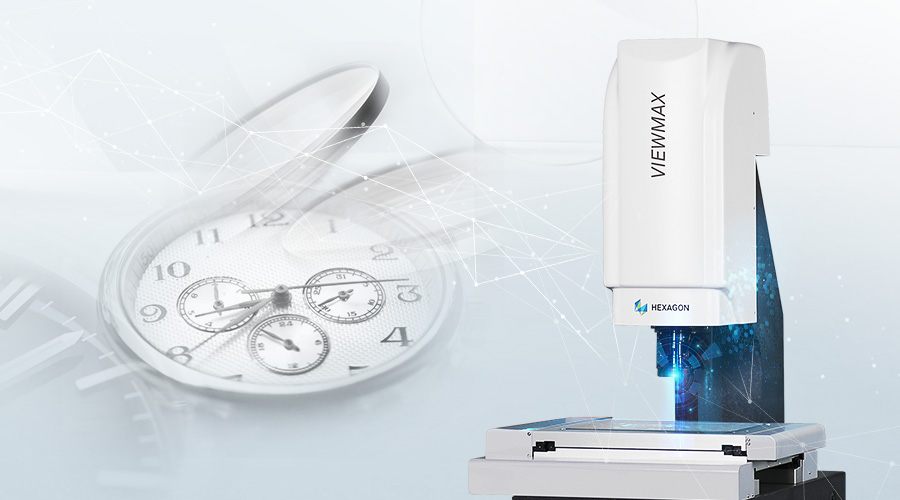

七海ViewMax C系列全自动影像测量仪品质可靠，定位准确，被测工件无需装夹，能利用不同光线效果凸显被测物的特性，更精 准抓取手表圆形玻璃外形尺寸。不仅如此，ViewMax C全自动影像测量仪还能对手表圆形玻璃进行表面平面度测量、圆度测量、R角测量等多样化测量，实现一机多用，是测量手表圆形玻璃的好选择，同时也是小、薄、软零部件测量的不二选择，能够充分满足企业的各方面需求的同时，减轻企业品控成本，提升产品竞争力。
