七海影像测量仪检测方案:电机转子冲片尺寸检测
在现代工业中,电机起着至关重要的作用,其被广泛应用于各行各业,而电机的性能和效能取决于多个关键元件之一——电机转子冲片,其精度、质量直接关系到电机的性能和稳定性。它们被安装在电机转子的连接部位,用于传导电流和承受电磁力作用,在生产制造中,通常会使用精密仪器进行测量。

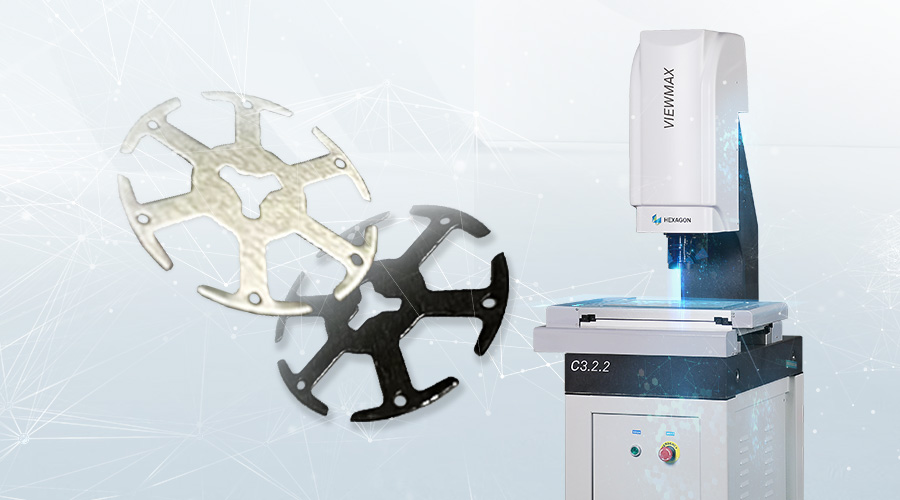

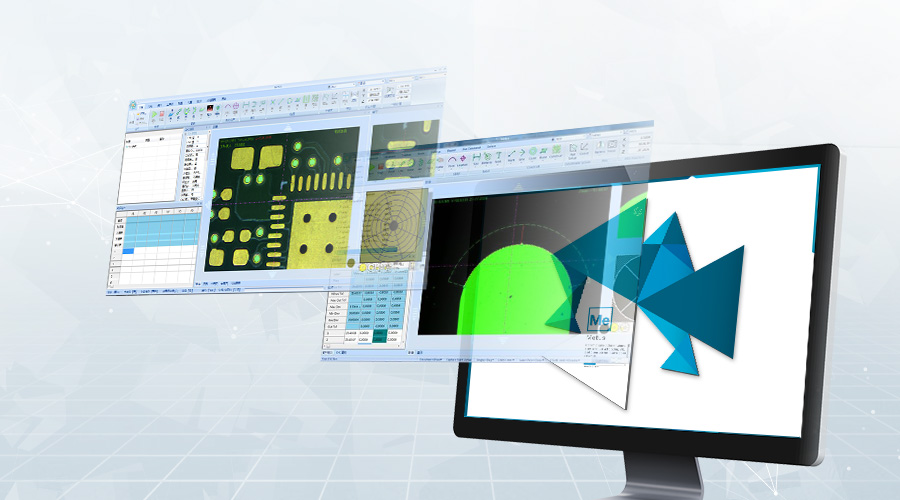

七海测量ViewMax C系列全自动影像测量仪针对这类产品提供了精密的尺寸检测方案,采用METUS功能强大的图像处理算法,在杂点过滤和抓边方式上借鉴PC-DMIS的优势,结合抓边方式、棱边极性、强度和外层滤波等,快速获取电机转子冲片的直径、长度、圆度、平行度、同心度等各项数据,帮助厂商提高产品质量和效率,增强企业竞争力
步骤一,抓取建立坐标系的元素
选择“要素-圆-圆环取圆” 。

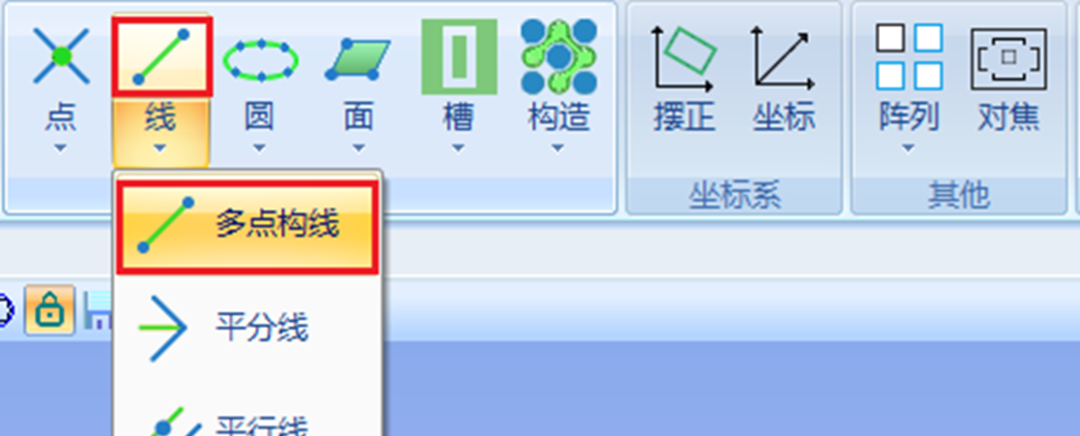

步骤二,构造直线
选择“构造-线-多点构线”。

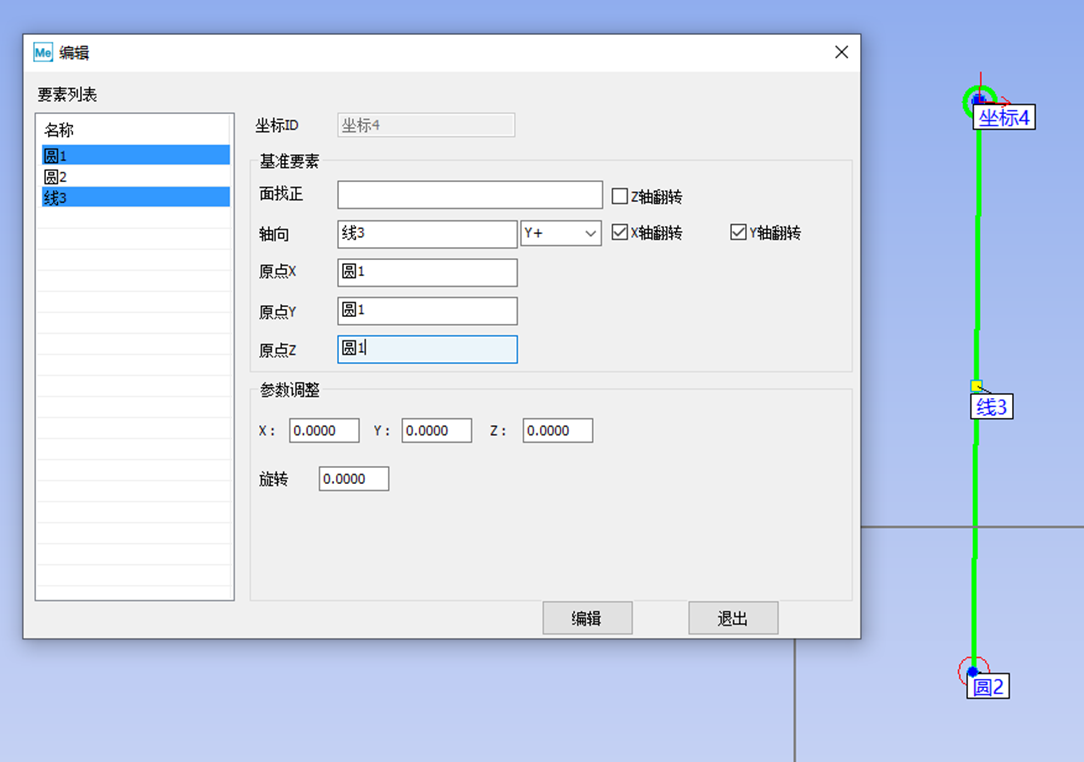

步骤三,建立坐标系
1) 快捷键:CTRL+ALT+A;
2) 选择直线及圆,确定轴向及原点。

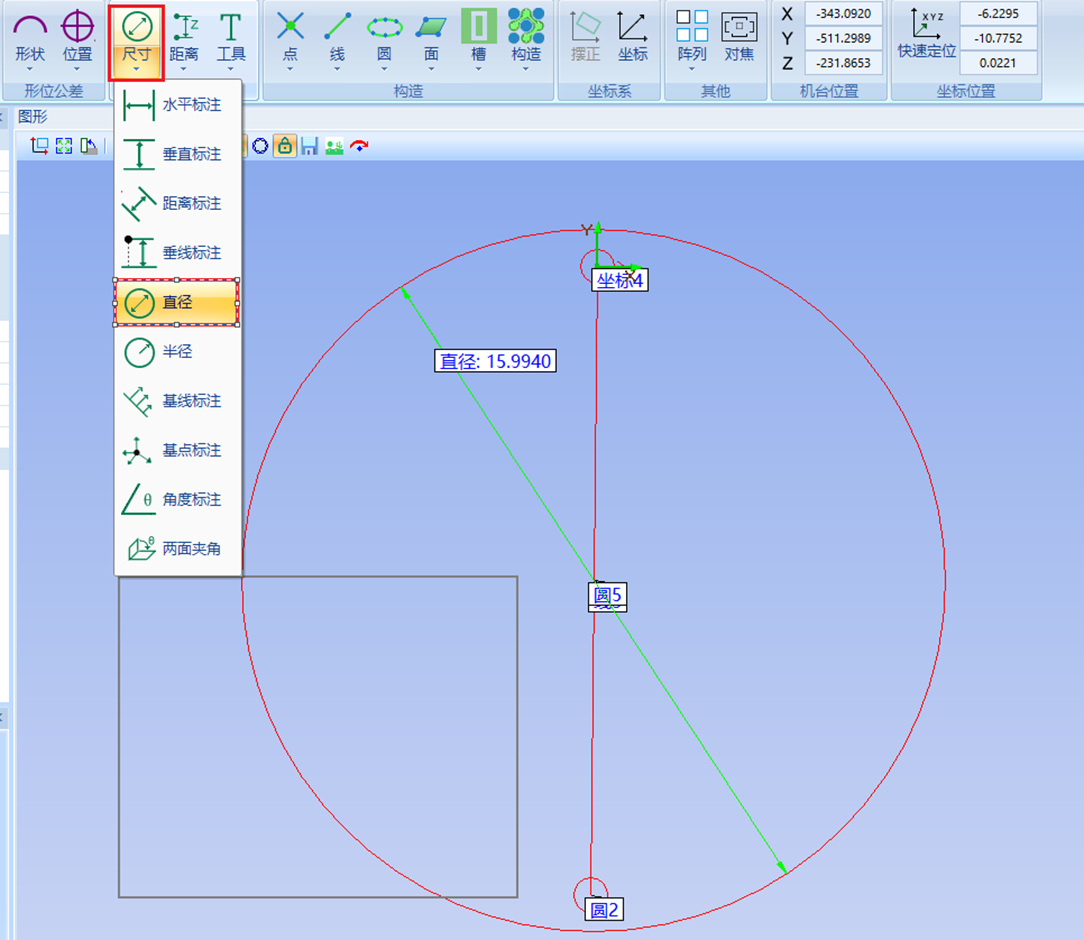

步骤四,抓取外圆并求直径
1) 选择“要素-圆-圆环取圆”;
2) 点击“标注-尺寸-直径”。

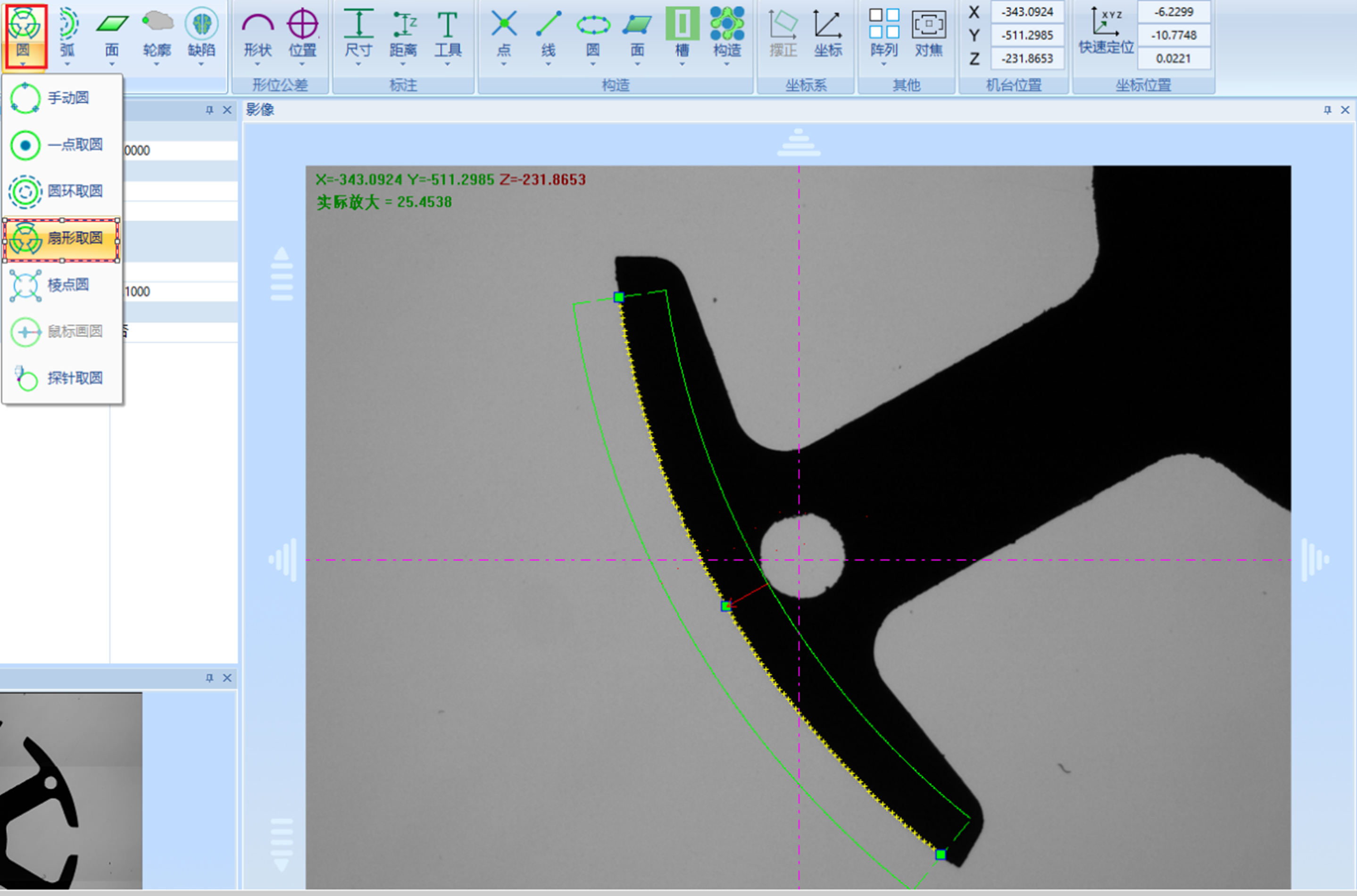

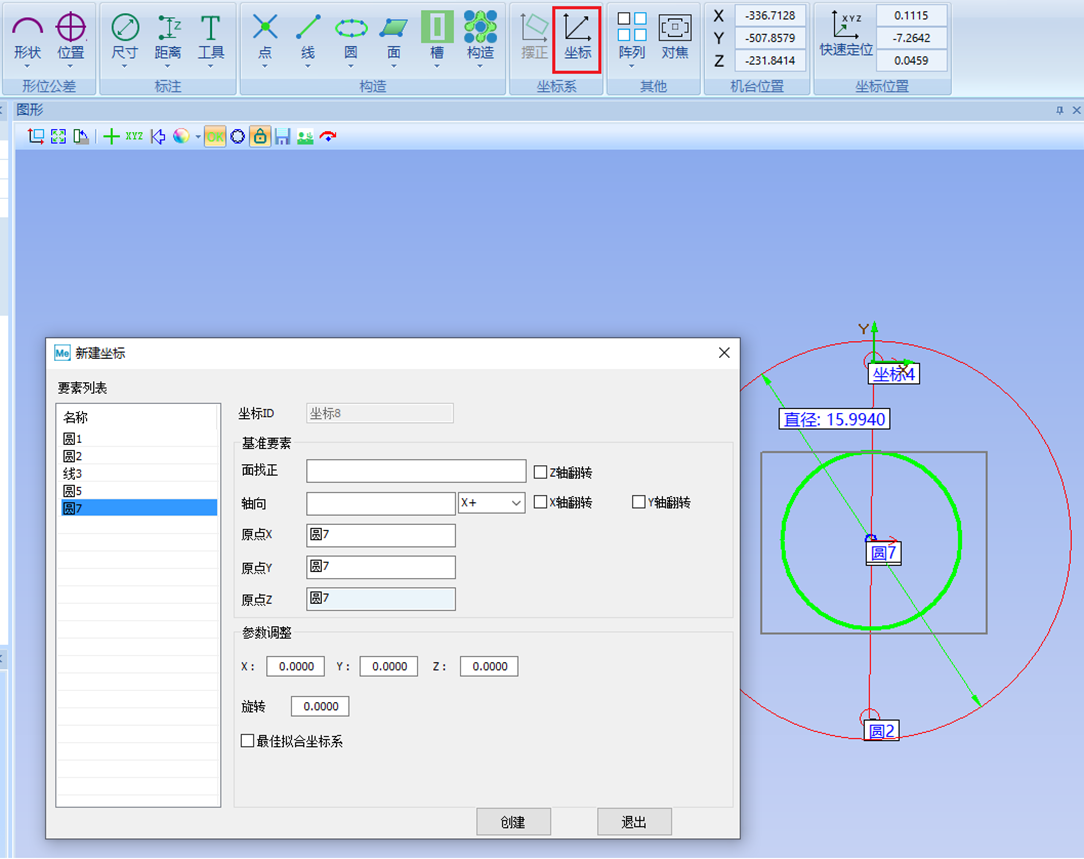

步骤五,取出中心圆并将坐标系移至圆中心
1) 选择“要素-圆-扇形取圆”;
2) 建立坐标系快捷键:CTRL+ALT+A;
3) 选择圆,确定原点。

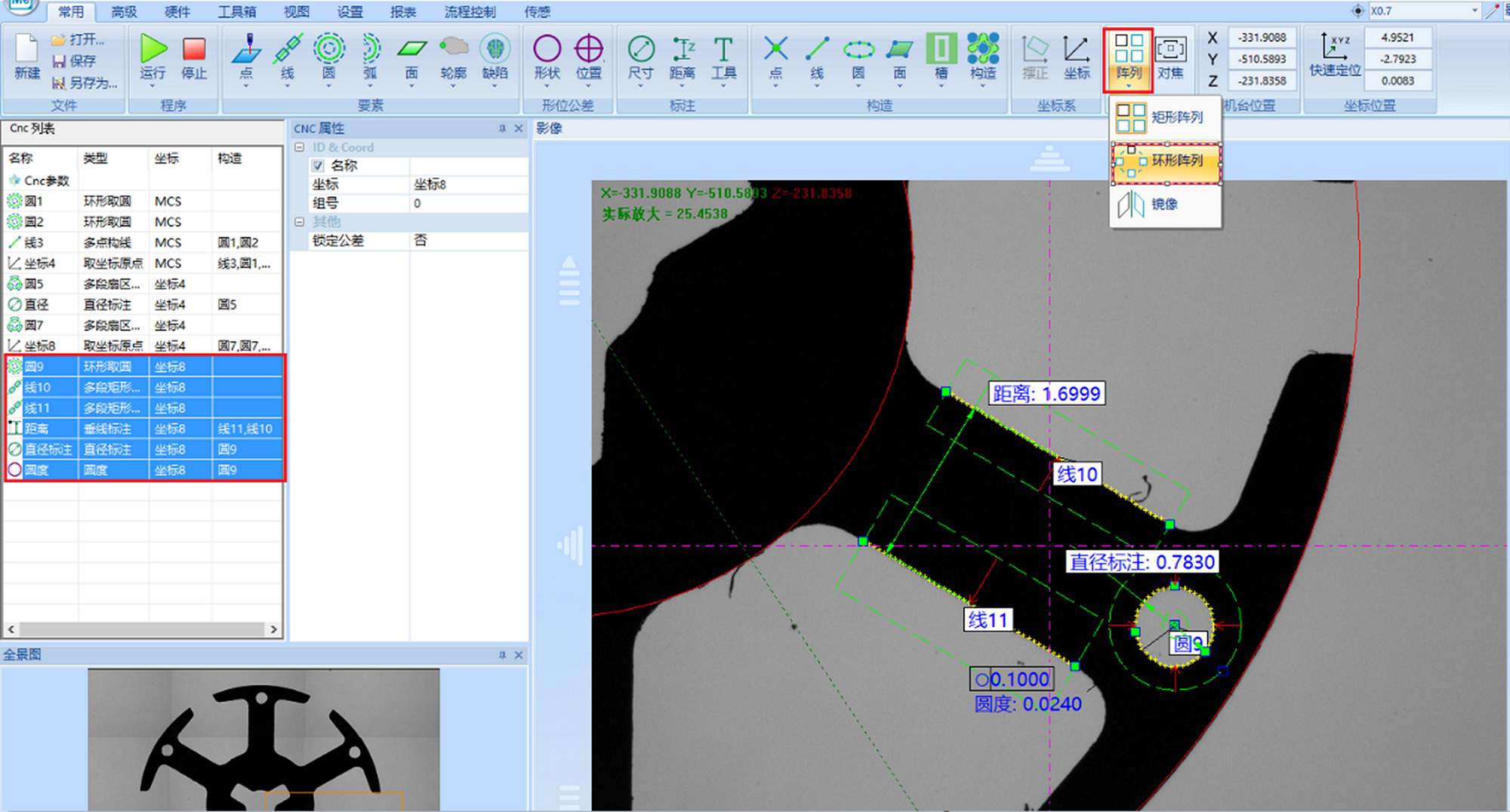

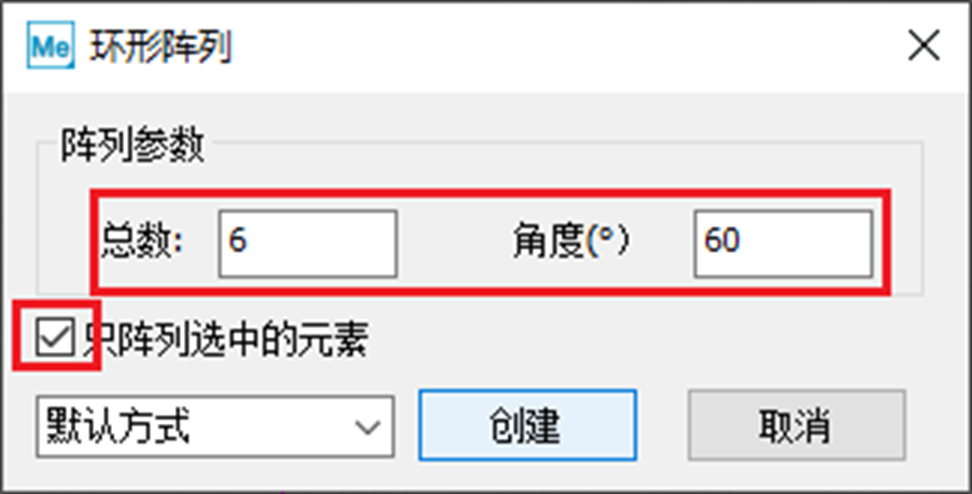

步骤六,环形阵列
1) 选择需要阵列的元素及尺寸
2) “阵列-环形阵列”
3) 输入总数、角度、勾选只阵列选中的要素,点创建。

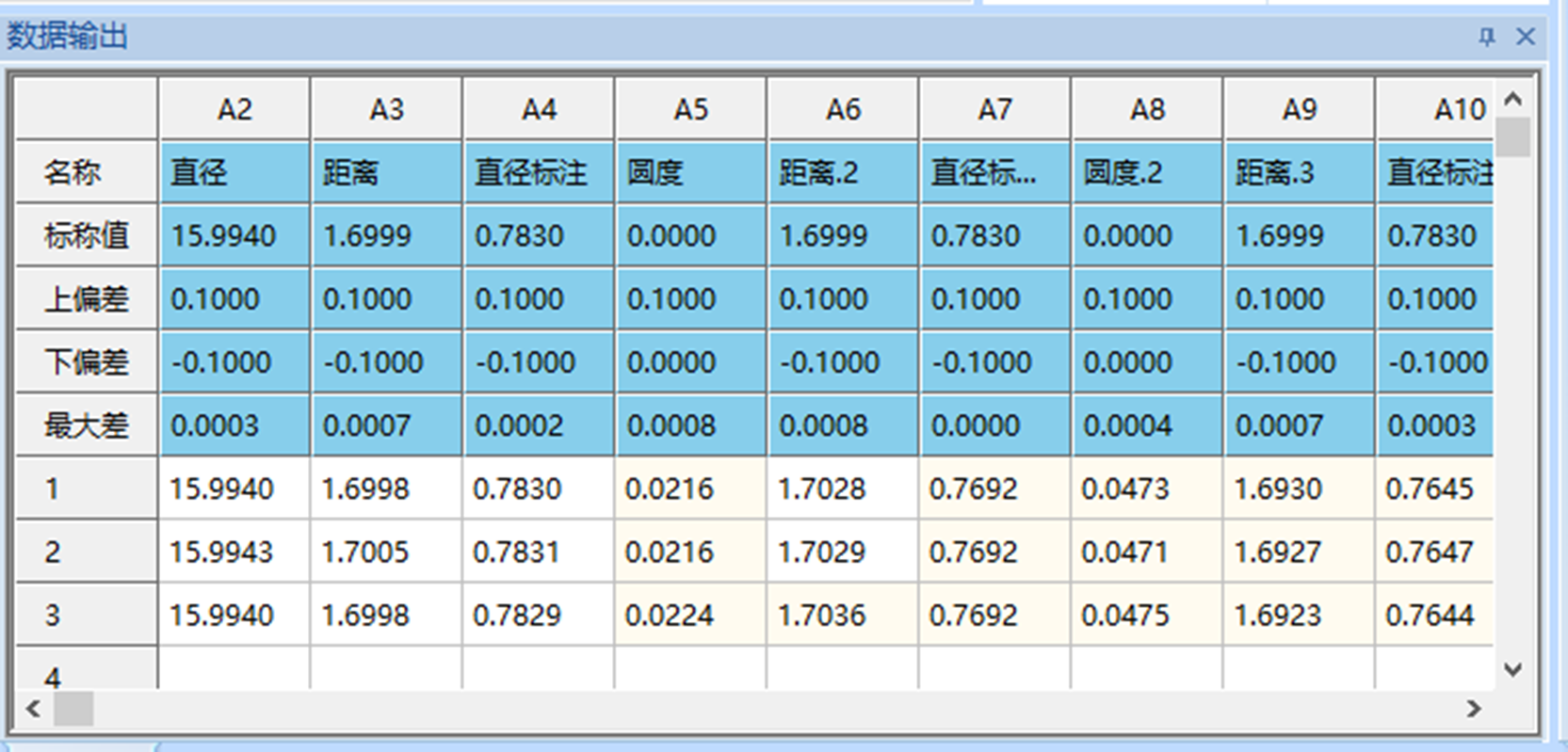

步骤七,运行程序并输出数据
七海测量影像测量仪检测方案为厂商们把关电机转子冲片的质量,不仅能够有效提高整个电机系统的效能和可靠性,一定程度上还能减少电机内部的热效应和损耗,延长电机的使用寿命,为客户强有力的技术支持。
七海测量ViewMax C系列全自动影像测量仪针对这类产品提供了精密的尺寸检测方案,采用METUS功能强大的图像处理算法,在杂点过滤和抓边方式上借鉴PC-DMIS的优势,结合抓边方式、棱边极性、强度和外层滤波等,快速获取电机转子冲片的直径、长度、圆度、平行度、同心度等各项数据,帮助厂商提高产品质量和效率,增强企业竞争力
检测步骤
步骤一,抓取建立坐标系的元素选择“要素-圆-圆环取圆” 。
步骤二,构造直线
选择“构造-线-多点构线”。
步骤三,建立坐标系
1) 快捷键:CTRL+ALT+A;
2) 选择直线及圆,确定轴向及原点。
步骤四,抓取外圆并求直径
1) 选择“要素-圆-圆环取圆”;
2) 点击“标注-尺寸-直径”。
步骤五,取出中心圆并将坐标系移至圆中心
1) 选择“要素-圆-扇形取圆”;
2) 建立坐标系快捷键:CTRL+ALT+A;
3) 选择圆,确定原点。
步骤六,环形阵列
1) 选择需要阵列的元素及尺寸
2) “阵列-环形阵列”
3) 输入总数、角度、勾选只阵列选中的要素,点创建。
步骤七,运行程序并输出数据

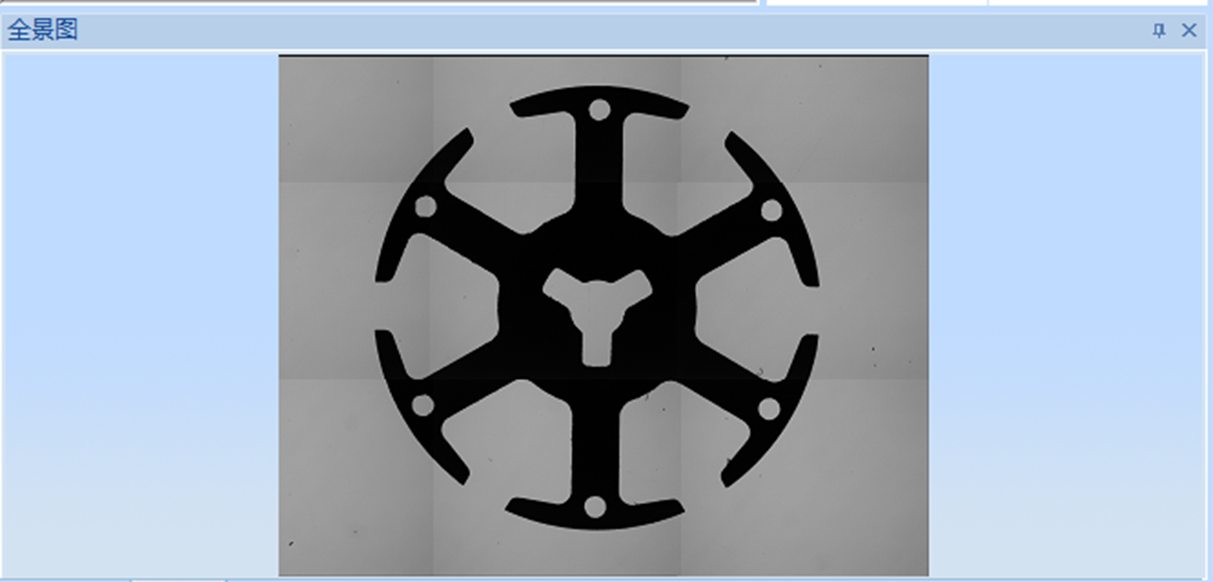

产品全景图
七海测量影像测量仪检测方案为厂商们把关电机转子冲片的质量,不仅能够有效提高整个电机系统的效能和可靠性,一定程度上还能减少电机内部的热效应和损耗,延长电机的使用寿命,为客户强有力的技术支持。
