磁瓦尺寸及缺陷检测智能分选机

磁瓦主要用在永磁直流电机中，与电磁式电机通过励磁线圈产生磁势源不同，永磁电机是以永磁材料产生恒定磁势源。永磁磁瓦代替电励磁具有很多优点，可使电机结构简单、维修方便、重量轻、体积小、使用可靠、用铜量少、铜耗低、能耗小等。磁瓦在加工过程中会出现各种缺陷，不少厂家已经对磁瓦类产品使用人工视觉筛选，但是产品品质参差不齐，筛选结果也不尽如人意，成为制约行业发展的痛点。

七海测量针对磁瓦的尺寸和缺陷检测推出了磁瓦缺陷检测分选机，根据检测结果自动剔除不合格品，高精度高效率稳定可靠管控磁瓦品质，助力客户提升生产力及竞争力。

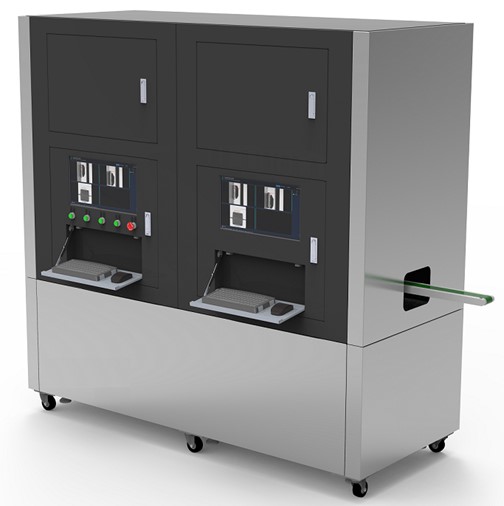

设备图

方案配置
 检测对象：
1) 类型：瓦型、方片、方环、圆片、圆环；
2) 尺寸范围/面积范围：方型：5mmx5mm-40mm×30mm、圆型：Φ30mm；
3) 厚度范围：0.2mm-10mm；
 检测项目：
1) 尺寸：片（环）：长、宽、内孔长宽、平行度、垂直度、对称度、厚度，圆片（环）：外径、内径、圆度、同轴度、厚度，平行度；
2) 外观：裂纹（包括开裂、横裂、龟裂等）；崩缺（包括磕边、崩边、料残等）；多层面(夹层、起级)；麻点（包括气孔、麻面、污渍、水渍、结晶等）；凸点(粘粉、杂质等)；划痕（包括划痕、线痕、刀痕等）；倒角不良(未倒角、倒角过大、倒角过小、倒角不匀等)；欠磨；
 尺寸检测重复精度：成像分辨率：0.02mm，尺寸检测精度：0.01mm；
 设备性能：漏检率：<=0.5%，过检率：<=15%；
 检测效率：约12000件/小时（视工件尺寸）；
 自动分选：标准型4个NG出料口，1个OK品出料口，可根据需求进行扩展（如疑似品出料口、有序排列收料装置、打包装置等）。

方案优势
 高精度尺寸和缺陷检测；
 快速准确分选和归类；
 多兼容性上料、分选、排序机构；
 高稳定性软件检测，大量现场测试验证。

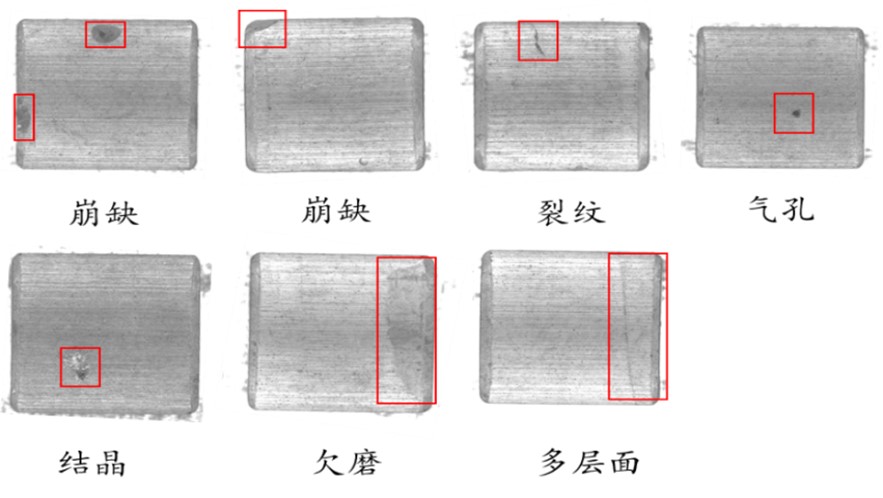

缺陷类型和软件界面展示

检测软件界面
七海测量磁瓦缺陷检测分选机，检测环节自动化、智能化，通过缜密的机械设计、高精密相机及光源优化组合，高皮带速度下依然能够保证较高的拍照清晰，设备速度大幅度提升，可以为客户节省最至11个人工（开两班），为客户创造更大的经济效益。
