复合式影像测量如何保证注射器模具的精密度

来源: 影像测量机 类型: 其它行业 时间:2021-01-19 11:15:37

 复合式影像测量如何保证注射器模具的精密度
注射器在医学上是一个非常常见的医学用品,由前端带有小孔的针筒和与之匹配的活塞芯杆组成。注射器主要是通过高压使得药液通过极细的孔产生液体柱从而实现注射目的。


针筒与活塞相互作用形成高压,两工件间的精密配合度是保证注射器顺利完成注塑的重要条件,传统的投影仪无法完成测量,七海测量OPTIV PERFORMANCE复合式影像测量仪搭配PC-DMIS CAD++软件能轻松实现对它的测量。


首先我们根据产品测量的位置来制定一个与之配合的夹具将产品固定好,在夹具上用影像测量仪的光学传感器进行粗定位,这一步骤可以可避免人员使用探针定位的不便利性降低探针的碰撞损坏。
其次,影像测量仪切换探针传感器在夹具上测量一个平面来作为安全平面,在编程过程中,根据参考平面来添加移动点,避免测针碰撞损坏。

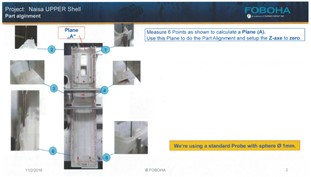

在零件上精建坐标系,如图示:测量1-6个点,拟合成一个平面,将这个平面设置为Z轴的原点。
测量A,B两点,使用构造,构造一条AB线,再构造A点与B点中分线,AB线与中分线的交点设置为X,Y的原点。

测量1-6点,构造1-2,3-4,5-6的中分点将其拟合成一条直线,设置为Y轴的原点,最后选择CAD=工件,使得实际与理论重合,这样我们的坐标就已经建立好了。接下来就可以直接在电脑上进行3D编程,测量尺寸。

由于注塑模具需要测量的尺寸较多,有较多测量难点,并且用一根测针无法满足所有测量需求,所以我们建议使用影像测量仪更换架来辅助换针测量,可以提高我们检测效率。

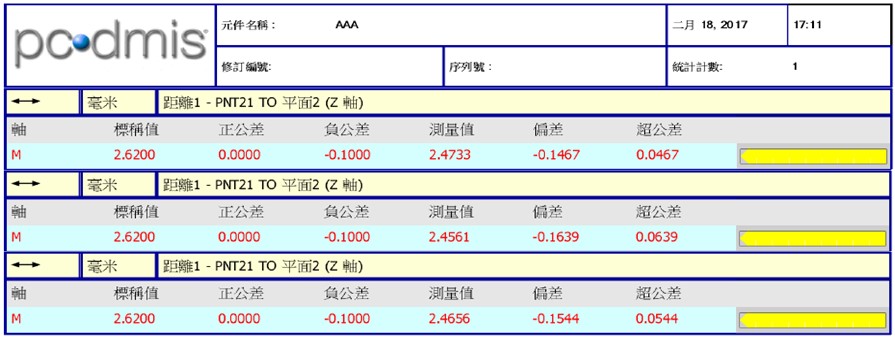

测量完成后,我们可以出以上类型的报告,客户可以根据颜色来判断数据,清晰明了。
此款影像测量仪是复合式影像仪,通过将光学测量与接触测量同时运用在一个系统内,两者可以同时实现,可以大大缩短时间,为客户生产提质增效。
