影像测量仪改进角度测量的方法

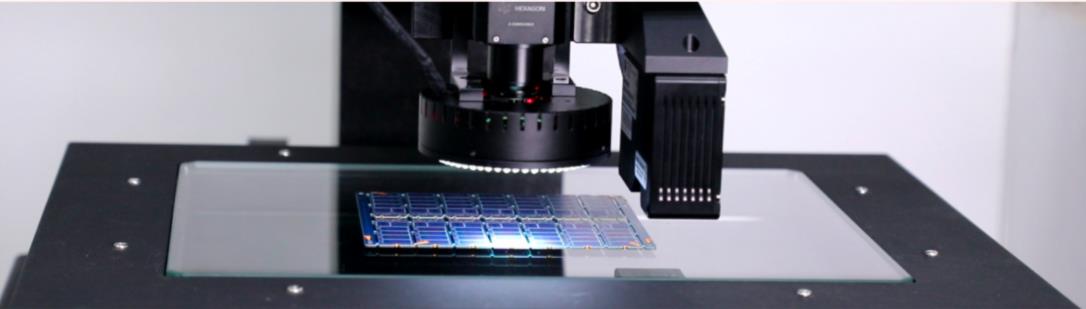

影像测量仪是测量领域应用较多的精密仪器，适用范围广，能对点，线，圆，圆弧等元素进行采集和分析。使用得当将会发挥很大的作用。影像测量机是应用放大作用，可作长度、角度、形状、表面等检验工作。属于非接触式、二次元测量，尤其适合弹性、脆性材料的测量。在实际使用中，不少人会遇到影像测量机角度测量精度的问题。面对这个问题，我们一般有两种方法进行解决，一种是切线法，另外一种是采点计算法。

在使用切线法时，一般是在人工旋转屏幕或镜头内刻线，分别对准工件两条边线，通过编码器或者圆光栅计数来测量角度的方法。这种方法操作简单，适合快速批量检测，假如对精度有较高要求，则建议采用采点法。

所有的几何元素都是有点组成的，包括基本元素直线，曲线和圆弧。二维平面角度由基本几何元素两条直线组成，直线由无数的点组成。所以角度测量准确与否，采点是最关键的。采点的时候，有两个操作思路，一是采集多点提高精度；二是提高放大倍率精细测量

在测量软件上一般是两点曲线，而如果多采集一些点，线段越长偏差越小。所以使用多点寻回归直线的方法来确定角度的两边，所采直线会更贴近被测工件的实际边线，直线偏差就会减少，测量精度得到大幅改善。

很多测量工件的被测角度边线很短，如果用常规倍率来观察所示图像还是太小，而换至大倍率来看后，工件成像会放大很多，更容易观察图像边缘的真实情况，将会降到最低采集偏差，便于进行精密测量，结果也更为精准。

影像测量仪适用于多个行业，也是工业生产中必不可少的质检利器，在使用时我们需要熟悉测量知识，灵活思考解决方法，充分发挥影像仪的使用价值。
