影像测量仪齿轮解决方案助力厂商检测提升效

来源: 七海测量影像仪 类型: 技术知识 时间:2019-09-10 10:26:24



齿轮是典型的机械传动部件,广泛应用于机械、汽车、航空、印刷、矿山、冶金等行业。随着我国国民经济的快速发展,齿轮的作用越来越明显。齿轮的种类多种多样,以适应不同行业的发展,本文以飞轮齿为例,阐述影像测量仪齿轮解决方案如何助力厂商检测提升效率。



飞轮齿圈是经过加热之后镶在飞轮外缘上的,冷却之后紧固于飞轮外缘上,用来与起动机齿轮啮合,带动曲轴旋转,起动发动机。齿轮的啮合传动系统,结构紧凑,由一个齿轮带动多个。因此,使用精密影像测量仪保证齿轮件的精密吻合势在必行。

七海测量Optive Advance 453复合式影像测量仪+PC-DMIS软件+Vision Gear软件,快捷完成小型齿轮的检测。

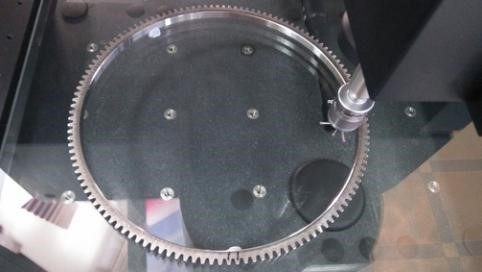

机器测头配置:3倍光学镜头,高清度抓取齿轮。工件放置飞轮齿平放在测量仪底板上,保证接触面清洁,底部固定。



影像测量仪





测量齿轮只需要简单4步操作:定义、建立坐标系、测量、评价。

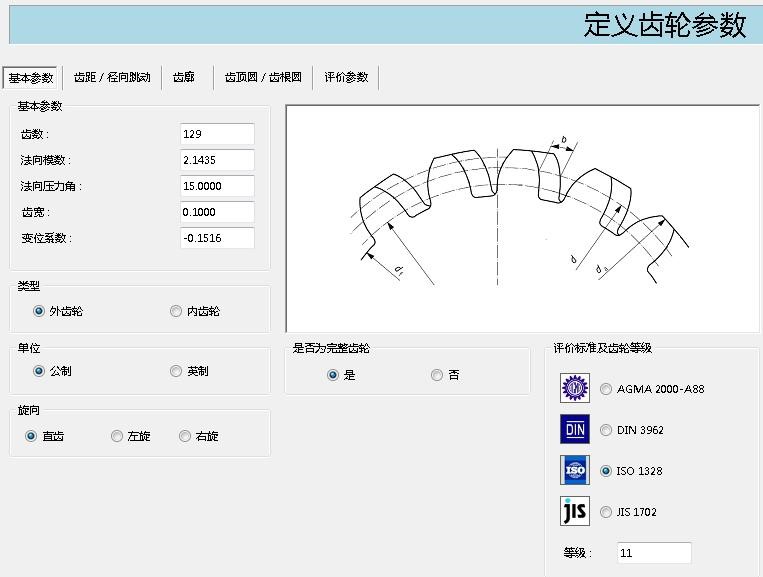

检测过程(定义参数)

影像仪

建立坐标系

设置坐标系的工作平面、轴的矢量方向和原点的位置,使飞轮齿坐标系的参数与机器的坐标系相对应。

测量

PC-DMIS Vision软件内置强大的图像处理算法,可设置抓边方式、棱边极性、方向、密度、强度和多种过滤参数,大程度的保证自动抓取边界的准确性和稳定性。

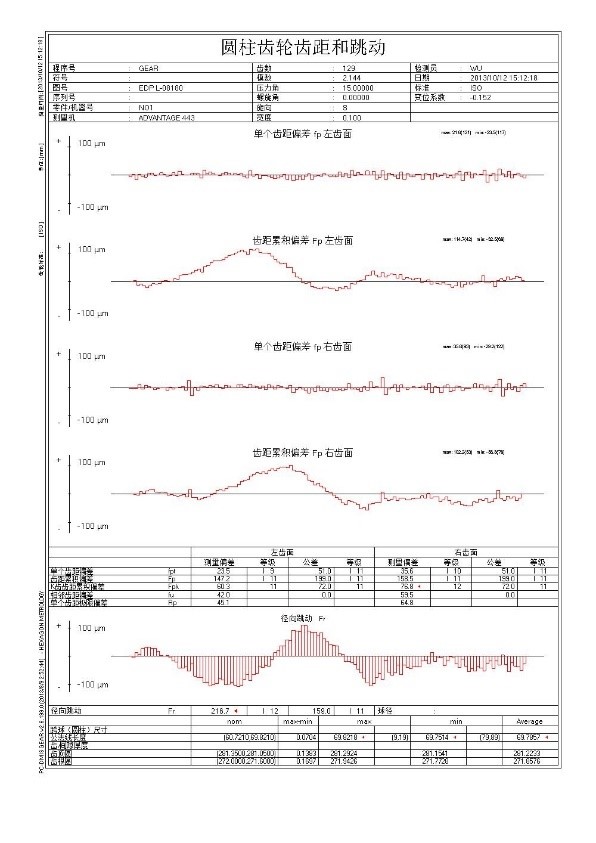

测量结束后,软件自动生成检测报告。

复合式影像仪

  不满足是向上的齿轮,背负着阻力和重任不断向前,搭载着人类的人类的生产力永远前进,七海测量又岂能在齿轮精密检测上“掉链子”,影像测量仪高效齿轮解决方案凭借日积月累的核心技术,为给制造带来“精益求精”的品质保障。。
