维稳维准，影像测量仪之家庭插座案例

来源: 七海测量影像仪类型: 公司动态时间：2019-10-17 10:21:22

插座是人们日常生活中常用到的工具。看似不经意的生活用品，背后也离不开影像测量仪的精密测量把控，保障百姓新房舒适美观。

插座的外形是一款款乳白色塑胶产品，需要检测的工件类型有;面板（方形槽产品）、面盖（插孔产品）、按钮（方形）

七海测量大视野立式一键式影像测量仪，配用MST 测量软件，选配件：定制同轴灯＋移动一键式平台+φ110视场镜头+高像素CCD+角度光），效率更高，漏检更少，同时，以高性价比面向大众市场，做工业生产企业都能用的起的影像测量仪。

客户尺寸测量要求

按插座图纸要求，影像测量仪检测有标识的尺寸；面板和按钮各含一个表面光尺寸。3款各1pcs，检测重复精度。CT小于3s。

七海影像测量仪一键式解决方案

测试情况——轮廓光尺寸

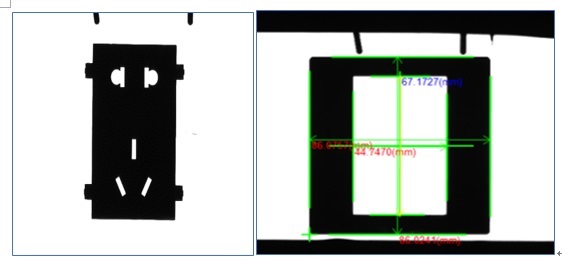

测量方法：通过放置不同高度的块规垫高产品，使测量边界处于佳的工作距离。以轮廓光为主，软件应用拍照方式编程测量。边界清楚、抓取稳定。如下为若干重要部位效果图。

测试情况——同轴光

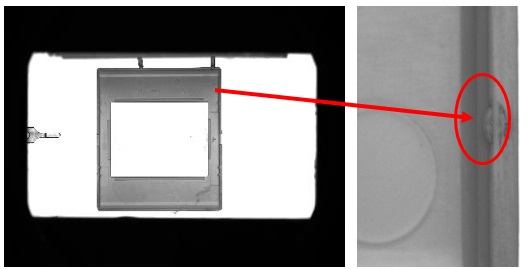

• 方法：4边共8个点，最高点连线，测量内长宽。面板测量位置同轴光效果不清楚，无法进行抓取。测量凸点位置窄小，且有拔模斜度；测量投影位置都为乳白色，此镜头景深较大，更加难以区分边界。以下为效果图。

测试情况

• 测量数据：3款产品均检测轮廓光尺寸，静态10重复性小于0.01mm。因无夹具，动态重复性5次约0.01mm。

•

测试情况——其它

• 方法：2款表面效果不好的产品，使用Flash Touch φ80直径影像测量仪设备和配件测试，效果各不相同。综合起来可以完成测量。以下为效果图。

• 总结：轮廓光尺寸目前都可正常测量。表面尺寸自动测量需更换更小视场镜头+角度光

影像测量仪操作人员需要注意的是：目前三款插座工件高度相差不大，同一高度可看清楚；如还有其他产品高度相差较大，就需要不同夹具垫高（大视野Z轴固定的）。多款产品是否需要不同高度的角度灯。
