面向PCB形位公差测量需求，这部影像仪能高效完成
随着消费电子产品产品形态集成度的提升，促使 PCB制造需求向高多层、细线细孔、快速传输方向转变，PCB的制造难度倍级增加。产品制造难度的提升，也对质检水平提了新的要求。传统的人工检测方式已难以适用，精度不能满足测量需求，还会增加人力成本，且无法进行系统性加工反馈。影像测量仪精准高效的特性，让不少厂家开始使用

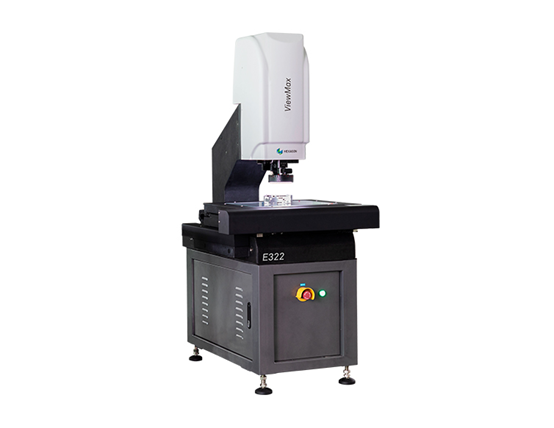

七海VIEWMAX E是一款高精度二次元影像测量仪，配合专业测量软件METUS，能够精准完成PCB尺寸测量，完成外观检测、各元素位置检测、长宽高度检测、真圆度检测等一系列检测项目。
测量过程
选择合适的夹具测量，采用轮廓点的方式取点。测量时能通过全景图实现快速导航，非常方便。
在进行测量工作时，能通过编程后实现自动测量，不仅测量精度高，而且大幅缩短了测量时间，提高了测量效率。通过输出精确的计算结果，减少厂商后续返工的付出成本，帮助制造厂商提高生产效率以及效益。

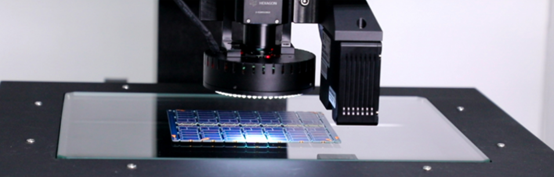

六环八区环形光
光源很重要，其合适与否能对影像效果造成很大的影响。VIEWMAX E搭载的六环八区环形光，可以通过不同的光线效果凸显被测物的特性，精准地抓取尺寸并达到高重复精度上的光源准确测量功能。

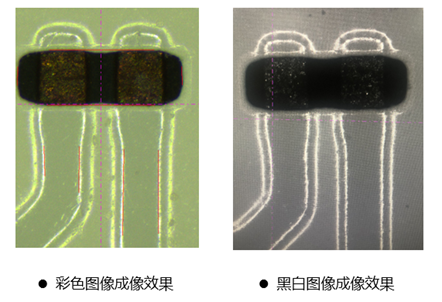

测量时使用多点拟合的方式取点检测，其中可自由切换黑白、彩色成像模式，能够更方便地观察被测物件的视觉情况。
方案亮点
实现工件的直径、长度、角度等形位公差的自动检测与评价
智慧R角功能，可以快速、准确、便捷地取R角
可视化编程功能，可设置子窗口显示状态，编程命令操作更为明了快捷
可设置超公差数据背景色，合格与NG尺寸值一目了然
VIEWMAX 是一款配置完善、性能出色的影像测量仪器。随着经济不断的发展，各种零部件的生产需求显著提升，七海将不断研发不同影像测量方案，帮助企业实现高效快捷的质量检测，推动制造业的换代升级。
