充电头金属件定制化影像检测方案,保障外观及安全性

来源: 影像测量机 类型: 技术知识 时间:2022-12-13 11:18:28

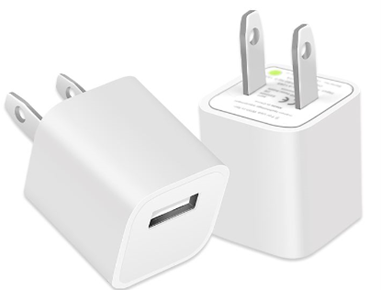

手机充电头金属件直接与电源连接,是一种对精密型对使用性能要求比较高的电子元件。其外观瑕疵不仅降低着视觉美观、对安全性能和实用性能也影响颇大。在手机充电头的重要性属于核心部位。

人工检测存在低质低效的问题,企业亟需一种高质高效的检测方式,以达到严格把控其产品质量的目的。根据行业现状,七海测量有限公司针对手机充电头金属件推出了手机充电器金属件尺寸和瑕疵检测设备,利用视觉和深度学习的方法进行尺寸测量和瑕疵检测,保质保量完成金属头双检测任务。


瑕疵检测任务:点伤、发白、缺口、横印、刮伤、亮印、脏污、侧点伤、崩点、卡槽缺陷等瑕疵。
尺寸检测任务:位置度、长宽

崩点

卡槽缺陷

可检测的瑕疵类型多:条形光用于,同轴光用于检测,环形光用于检测

手机充电器金属件尺寸和瑕疵检测设备分上料、测量、下料三个功能区,上料部分包括升降模组及移动模组,通过夹具吸取料盘上的物料放置到测量工位上;升降模组可以上下移动,方便运送物料盘同时可以确保取料的时候,通过升降模组调节保证料盘高度一致。吸料工件一次取 6片工件,然后运动到物料运送工件上方,再将物料放置到物料存放工位。物料运送工件通过两个物料存放工位的配合保证物料能够连续的运送到测量部位。

测量部分由5个CCD构成,对工件5个区域(正反面、两侧面以及一顶面)的瑕疵进行拍照检测,由于需要检测的瑕疵类型多种多样,方案通过不同的光源和视觉角度,凸显被测物品的特性,快速捕捉各类缺陷。在检测软件上,通过海克斯康自主研发的Proxima产品外观质量智能检测系统,将拍出来的照片基于人工智能技术快速训练瑕疵模型,“标注,训练,检测,”简单三步即可出结果。

下料部分为OK区域和NG区域,测量完成后自动进行物料分bin。整个流程CT时间短,达到1.2s/pcs。

七海测量技术公司手机充电器金属件尺寸和瑕疵检测设备具有高精度、高效率、检测范围广等优良品质,快速解决企业质检难题。
