MST多功能智能测量软件

MST多功能智能测量软件

MST 软件是海克斯康自主研发的支持多传感器并可通过与 PLC 联合使用达到智能测量的一款多功能软件。包含完整的数据分析模块、3D 显示模块、自定义编程、智能提示、智能分 BIN  等模块，拥有支持多种激光测量、CCD 测量、字符识别、图形搜索、计算器、数据实时保存、多工位测量等一系列强大功能。操作简单，测量准确，界面形象化。此外，为保护程序，配有软件设置专家模式和非操作人员使用的用户模式。

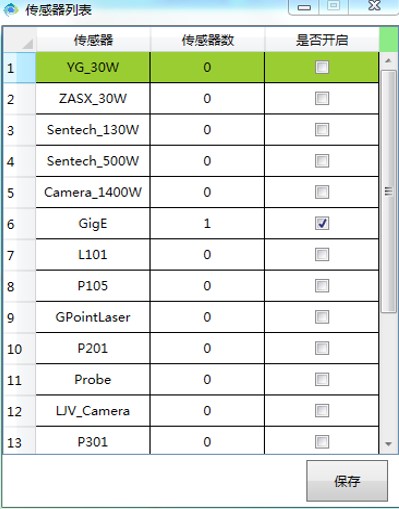

1. 支持多传感器

MST 支持多传感器：包括 CCD，激光，探针，力学，磁 通，透光率，颜色传感器等。可以多个单独 CCD 联合使用，  也可以多个激光联合使用。可支持 CCD 与激光、磁通、 颜色等传感器联合使用。

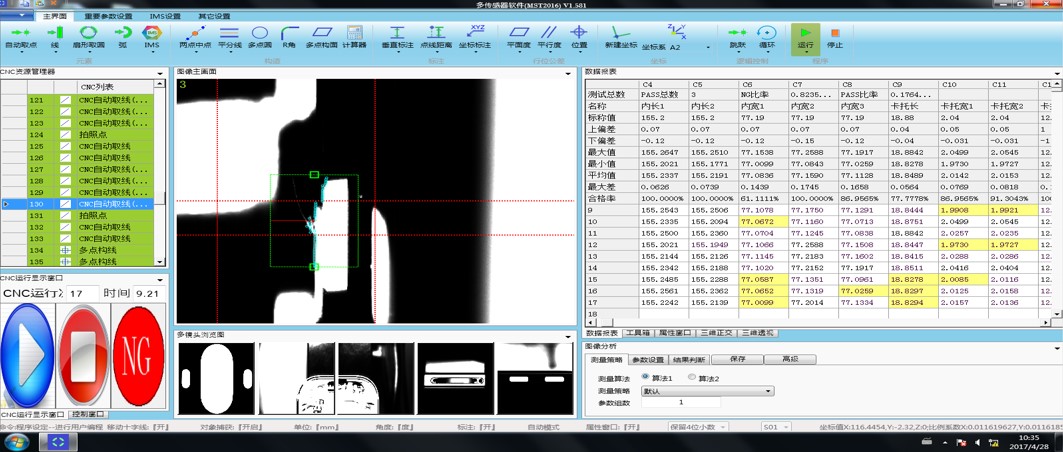

2. 多 CCD 测量

MST 软件同时可支持30W-2900W 工业相机和智能相机。 多款式的相机可随意组合使用或单独使用。多个 CCD 同 时测量一个产品的不同位置，提高产品测量效率。

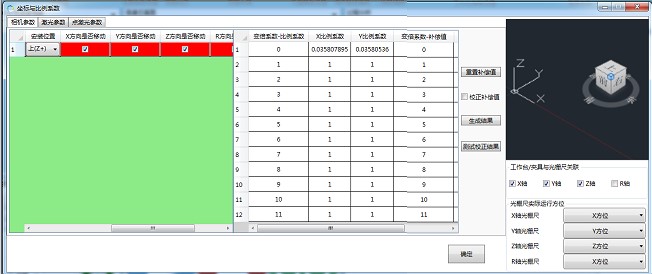

3. 多坐标系和多传感器联动

MST 支持多坐标系和多传感器联动功能。可自由设置传 感器所在位置。多个传感器关联可自由设置光栅尺轴向。

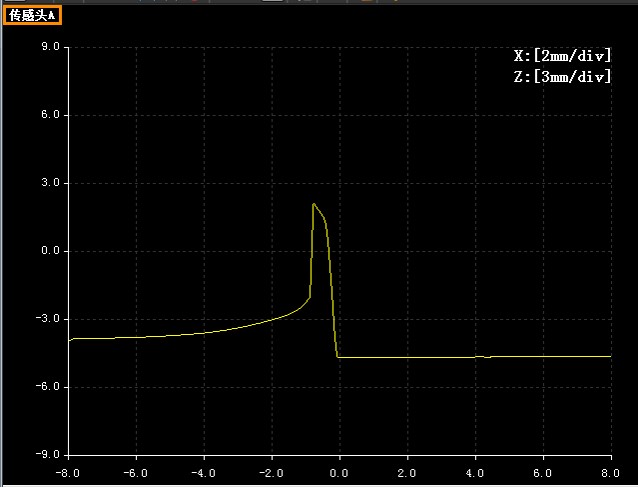

4. 激光扫描

MST 支持不同类型的激光。可以单独或多个激光联合使 用。主要用于测量产品高度差、厚度及平面度等。

5. 触发模式

MST 支持触发模式、外部触发（飞拍）、编程模式等。 可支持飞拍与定位结合使用。可根据需要选择不同的测量 模式，提高测量速度。

6. 特殊值显示

可选择显示所需要的特殊值，包括平均值、方差、最大值、 最小值等。以纵列的方式显示数据，更容易实现数据对比 和结果查看。还可以选择只显示 NG 的数据，方便查找测 量的 NG 产品。可把数据保存导出。

7. 3D 显示系统

3D 系统包括三维正交、三维透视、色差图、横截面图等 三维正交显示所测量元素的轮廓及尺寸标注。三维透视可  360 度旋转，以不同角度查看工件轮廓。色差图以不同的 颜色描绘物体中不同的高度，形象直观。横截面图用于显 示虚拟横切面图像。

8. 过程分析

把收集的数据以图形的形式描绘出来，更为形象，易于分 析。分析数据自动生成数据评估报告。过程分析图形主要 包括正态分布图折线图、柱形图、饼图、离散图、箱线图、 能力指数图等。

9. 结果分析

表格页包括 XBar 图、RBar 图、直方图概率网图。不同 的图形对同一组数据进行结果分析。以绿色箭头形象的表 达出 CP、CPK 是否到达要求。

10. 结果评定

以特殊值和图形表达结果是否合格，结果评定包括测量 值名称、平均值、方差、CP、CPK 以及箱线图和能力指 数图。绿色笑脸表示合格，红色哭脸表示不合格，简单 易懂，更人性化。

11. 数据报告

测试的数据结果会以报告的形式呈现出来，数据报告可 保存电子档，也可进行打印出来。可自定义报告模板。

12. 自定义编程

解决软件编程复杂问题，可自定义把多个编程步骤合为 一步。可自定义设计图标和名称及提示信息。可对已创 建的命令进行修改、删除和清空操作。

13. 多工位测量

可同时测量多个产品，提高测量效率。

14. 字符识别

可以识别汉字、中英文字母、数字、标点符号等。通过 与建立的字库对比判断是否合格。测量及判断结果输出 到报表。

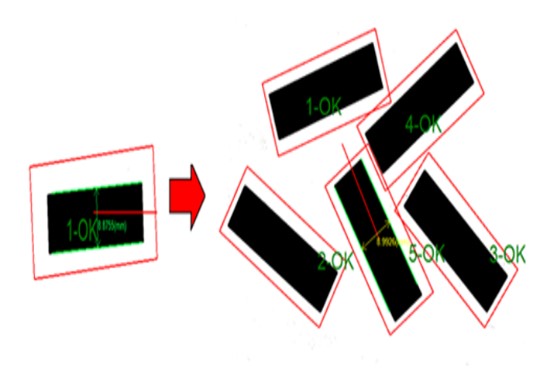

15. 图形搜索

根据特征自动进行搜索摆正，无需夹具。当工件位置偏 移或角度发生改变时，可使用此功能自动对工件进行搜 索。可自定义设置工件搜索数量。

16. 图像预处理

应用于硬边缘或边缘不稳定、不清晰的情况下。图像预 处理的滤波器包括：高斯滤波、中值滤波、二值化、灰 度拉伸、灰度滤波、展开、收缩、开运算、闭运算、平 均值、自适应二值、双边滤波等。

17. 逻辑控制

适用于一个工件上有多个规则排布的元素测量，方便编 程。支持多种阵列方式：线性平移、网状平移、自定义 平移、以及旋转平移的阵列模式。

18. 计算器

计算器功能包含多种常用的函数供用户使用。用户可以 直接输出元素的属性值。用户也可以自定义输入公式。

19. 数据分BIN

根据所测产品尺寸差异把产品按等级进行分类。可自由 设置 BIN 结果颜色。可设置产品不同等级的 BIN 类别。

20. 结果警报

当所测产品达不到设置的测量要求时会进行报警提示。 可防止产品漏检和不合格产品原因查找。

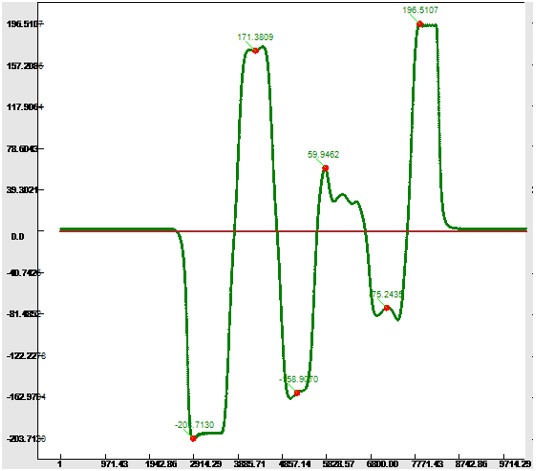

21. 数据实时跟踪显示

实时显示磁通密度变化。根据磁通数据实时绘图，并表示出波峰波谷值。
